Der Beginn dieses Projekts

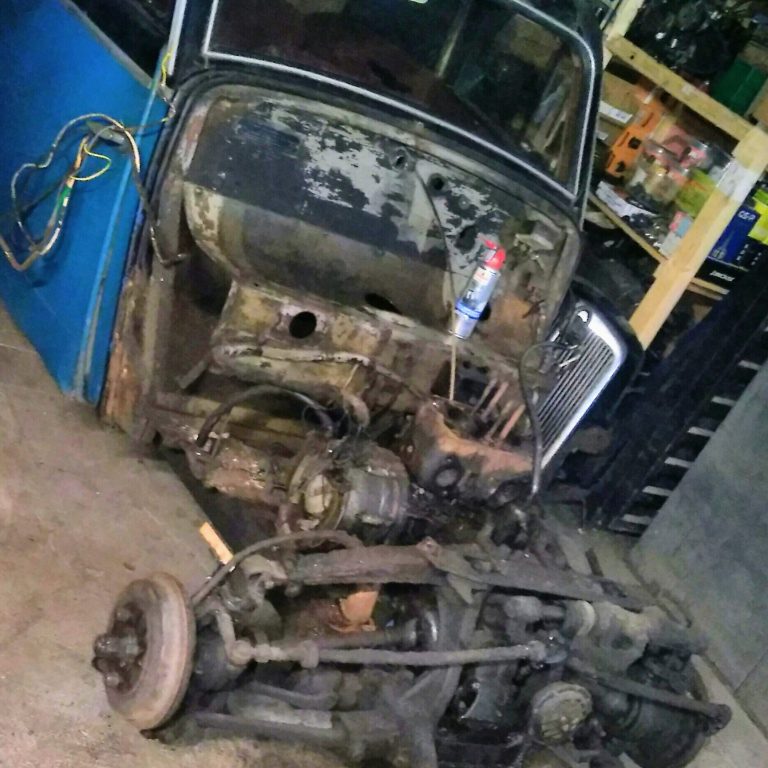

40 Jahre Dornröschenschlaf in der Letzten Ecke einer Scheune in Sachsen, ich habe dieses Fahrzeug ziemlich Komplett aber sehr vergammelt dort abgeholt und erst einmal zerlegt. (trennen von Rahmen und Fahrgastzelle) und in meiner Garage in der letzten Ecke abgestellt

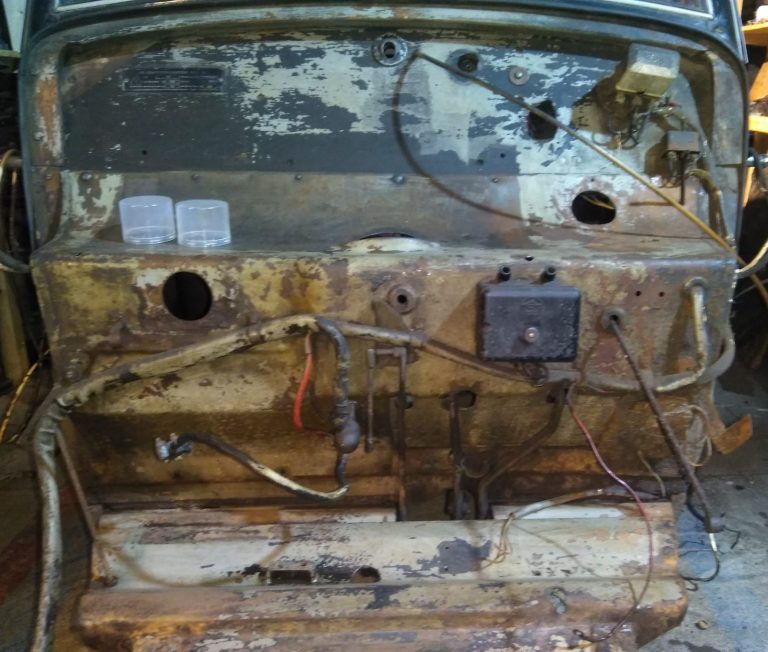

Demontage
von Fahrgestell /Motor/ Aufbauten
Ohne Motor und Fahrwerk

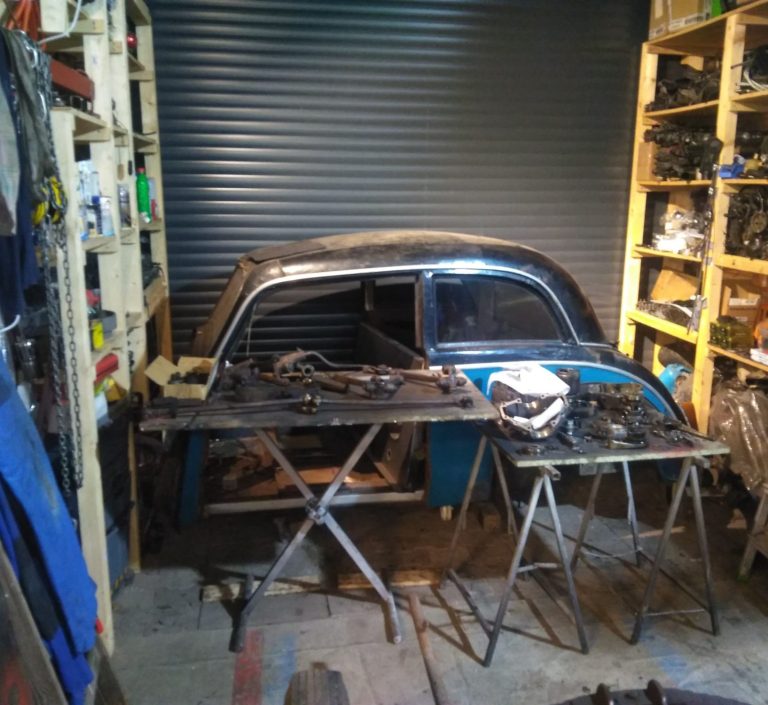

nächster Schritt Trennen von Karroserie und Rahmen Der Rahmen ist ein Masiver Stahlrahmen,die Karosse komplett aus Erlenholz mit Kunstleder bespannt

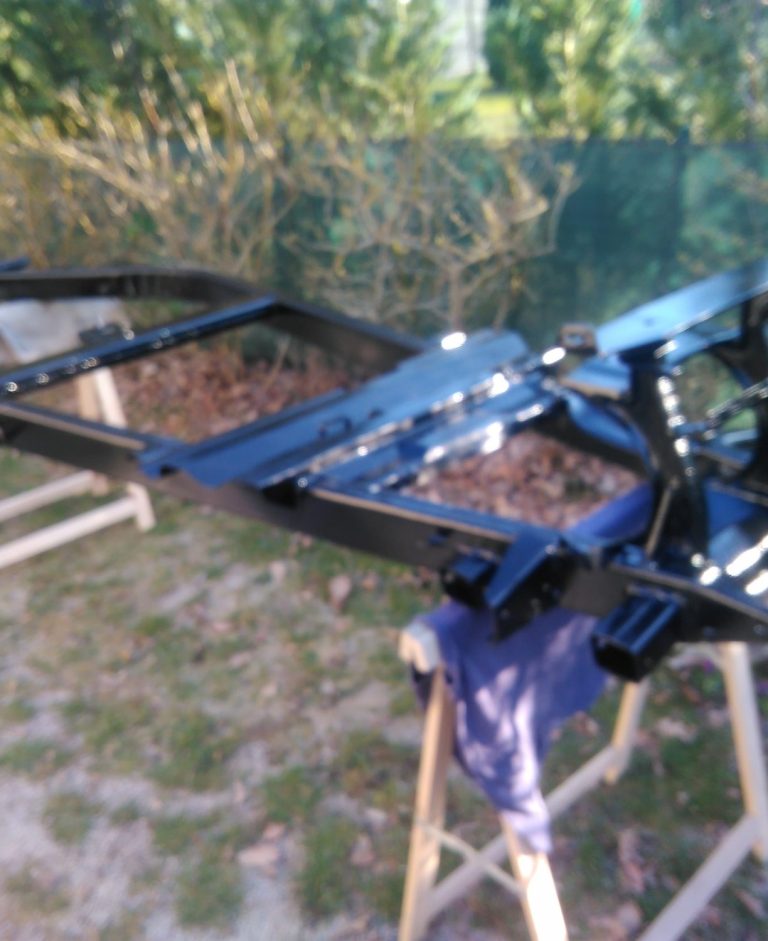

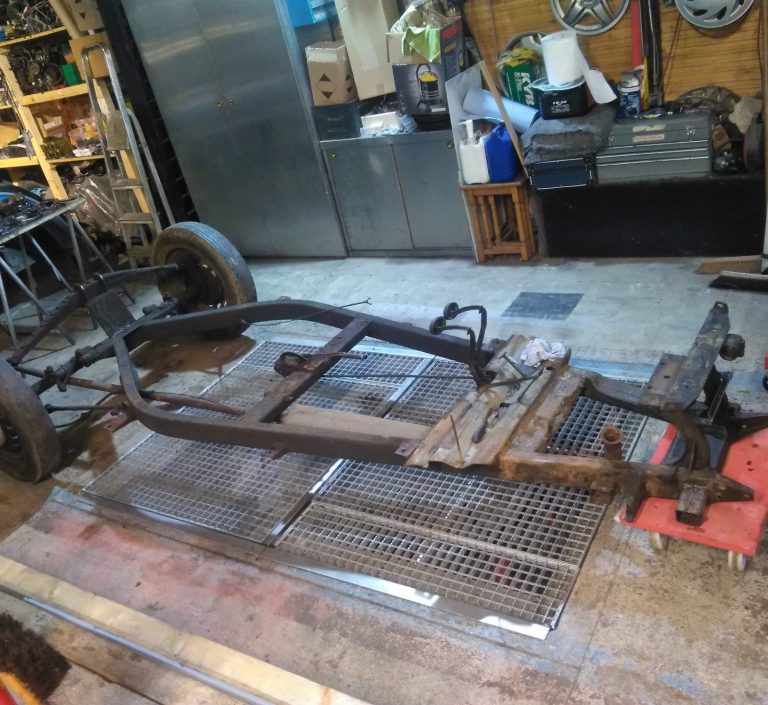

Der Rahmen
Der Zustand war besser als erwartet, ohne schwerwiegende Durchrostungen.

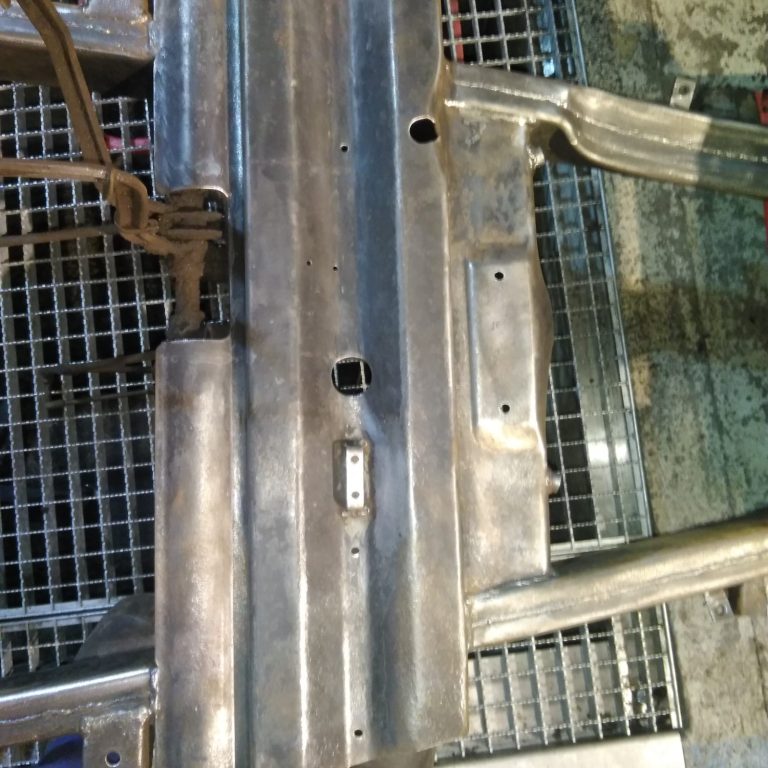

Entfernen alter Farbe u. Rost

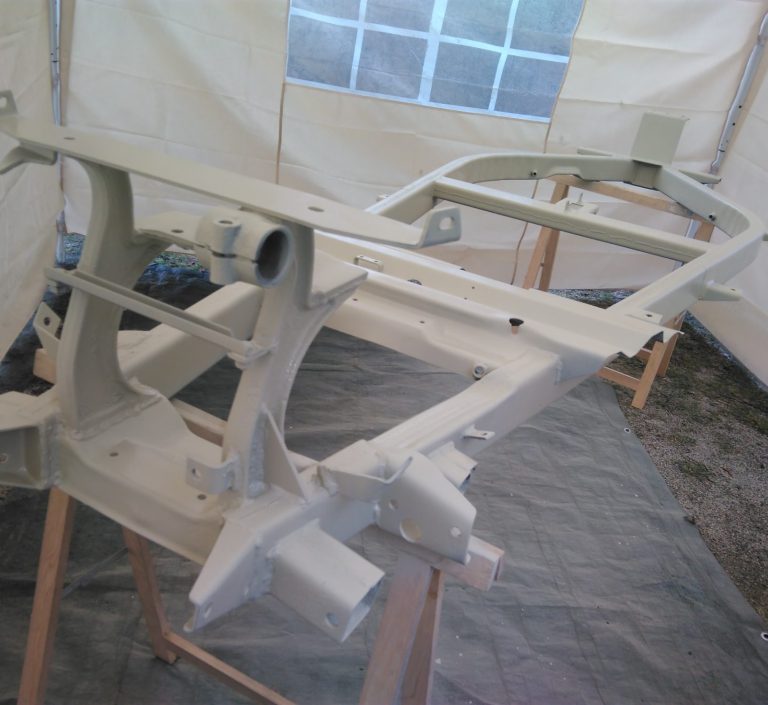

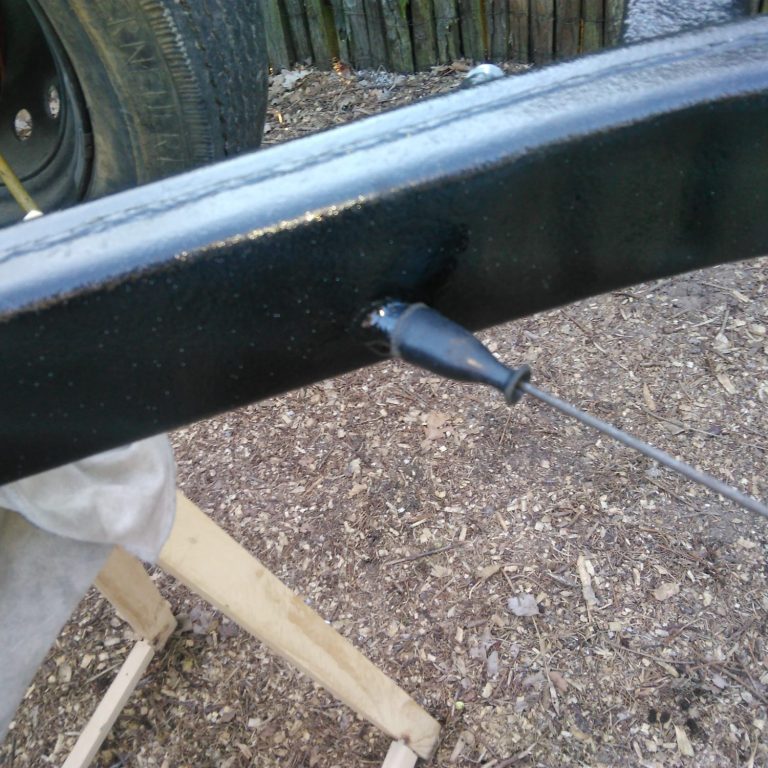

Erster Schritt:Epoxitharz Beschichtung
nach erfolgtem Sandstrahlen ging es an den künftigen Korrosionsschutz
Doppelter Korrosionsschutz durch

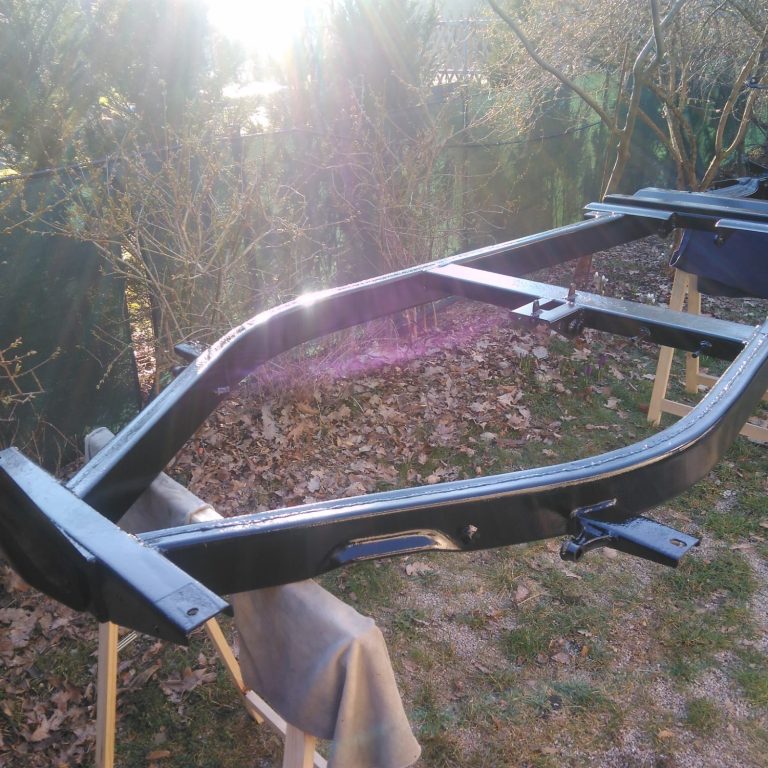

LKW Schutzlack
Der Zusammenbau beginnt

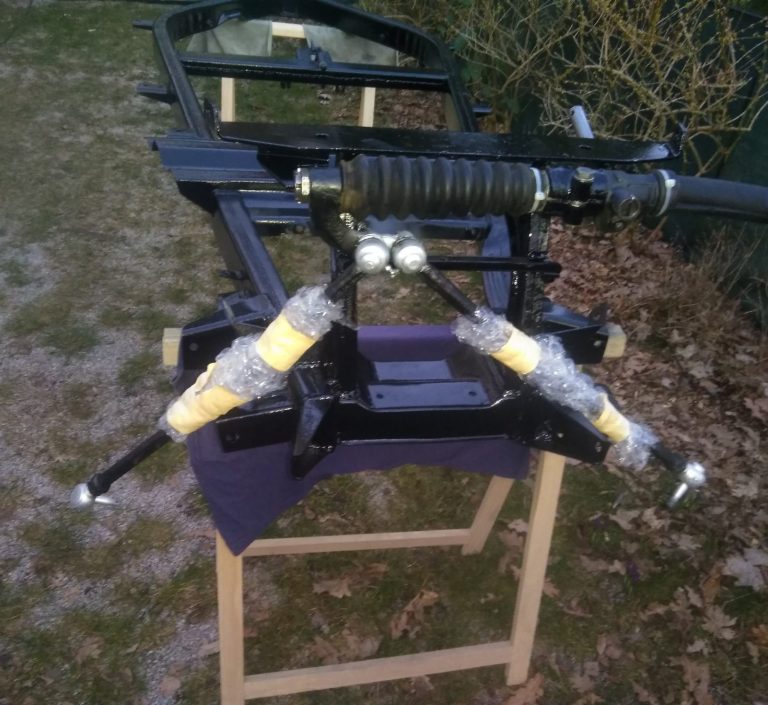

Die Montage der inzwischen Aufgearbeiteten Teile ( Lenkgetriebe / Lenkhebel und sämtliche neuen Manschetten und Gelenke incl. Buchsen

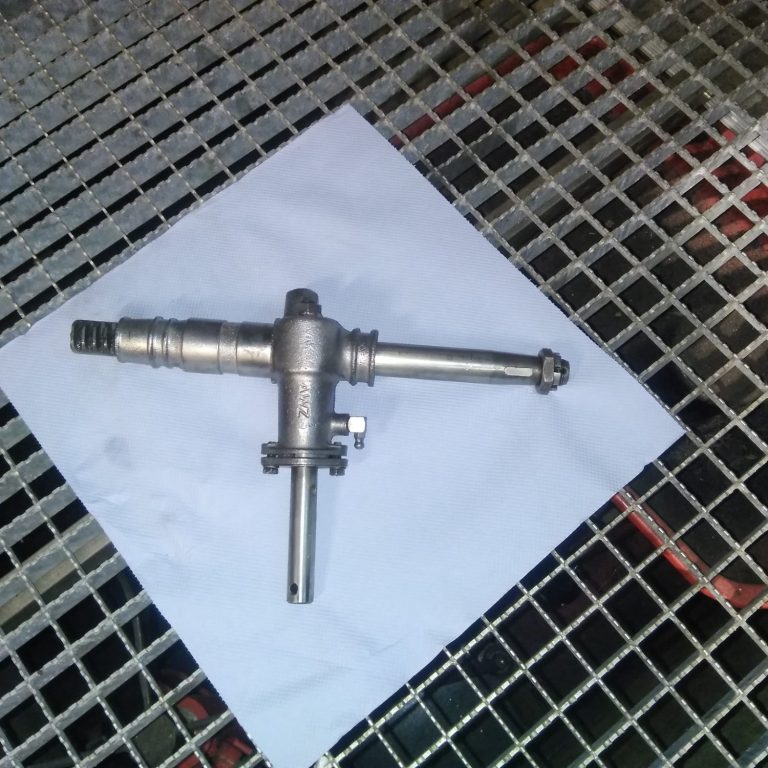

Überholtes Lenkgetriebe

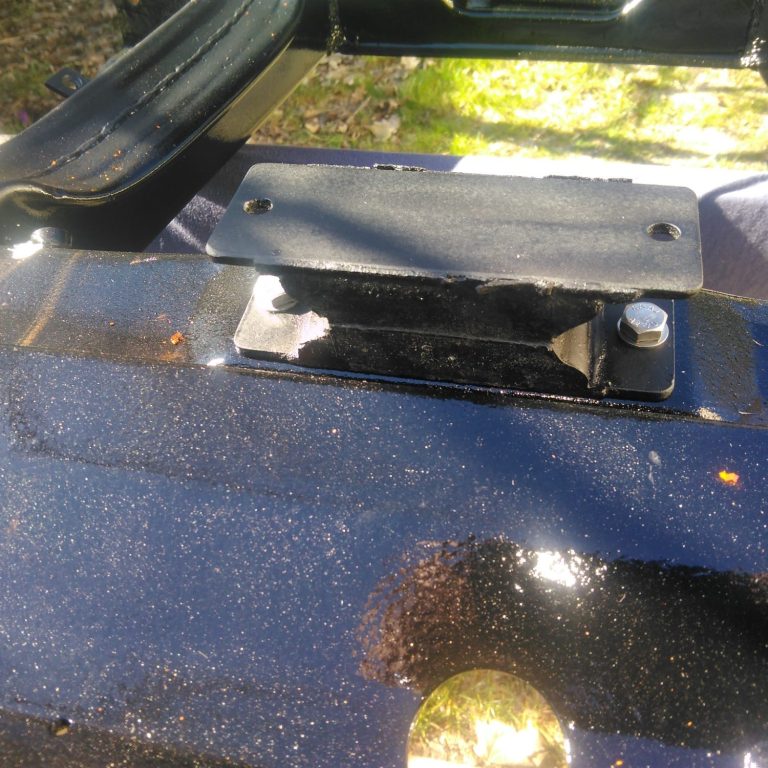

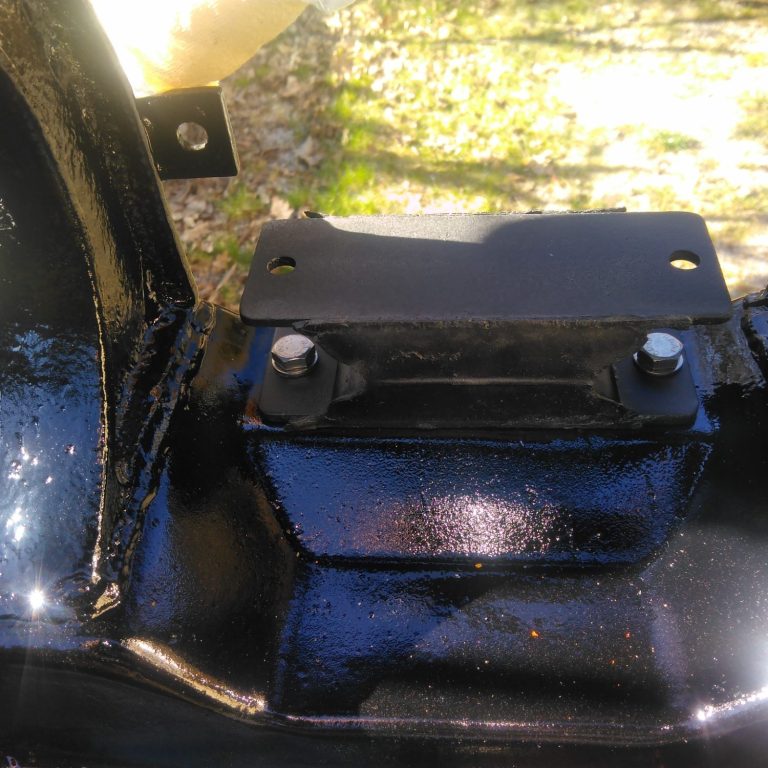

Neue Motorlager
Alle Schrauben und Befestigungselemente wurden ausschließlich in Edelstahl ausgeführt ( Rost hat hier nie wieder eine Chance)

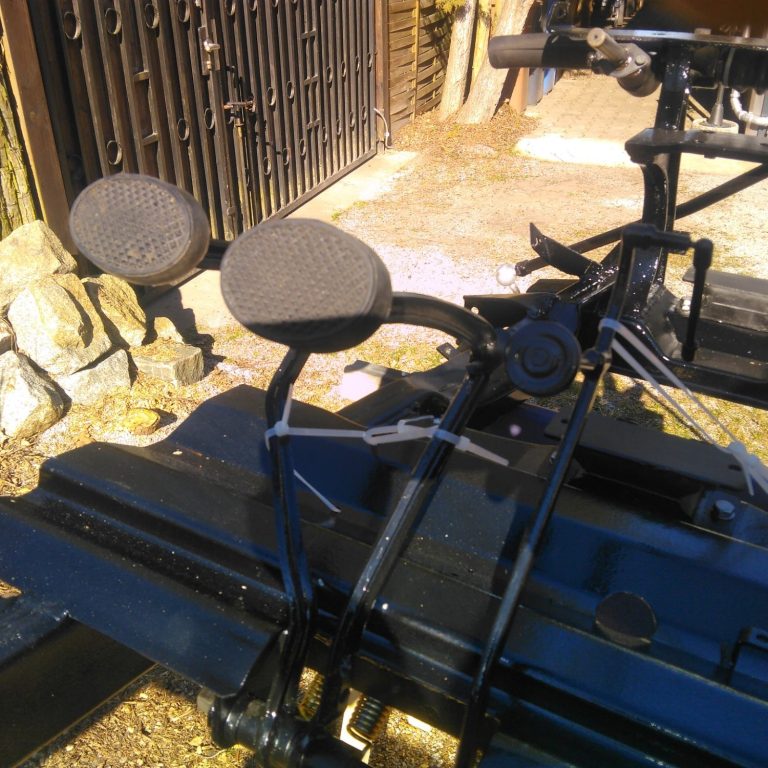

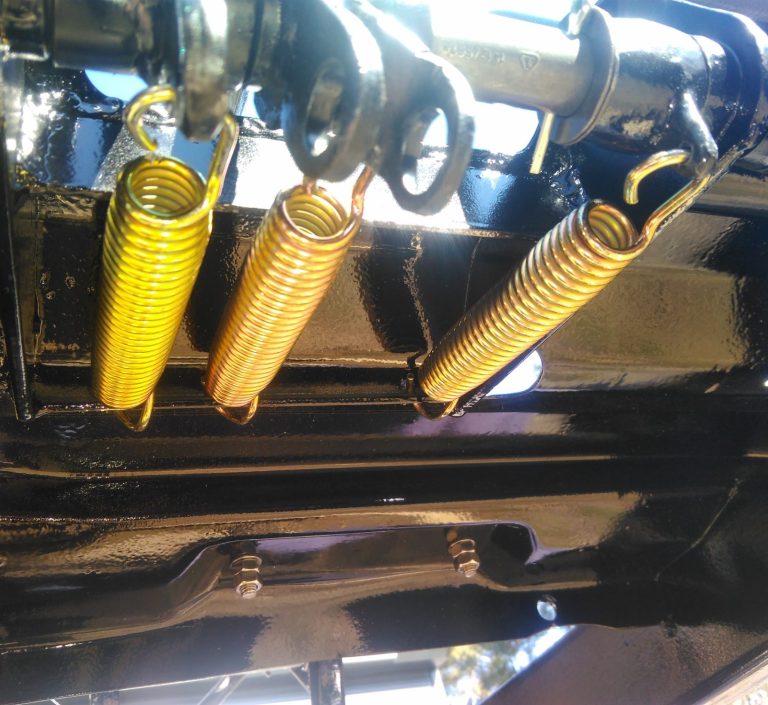

Pedalerie
Alle Buchsen und Federn wurden durch neue Ersetzt
Getriebelagerung
Alles Neuzustand
Originalteile

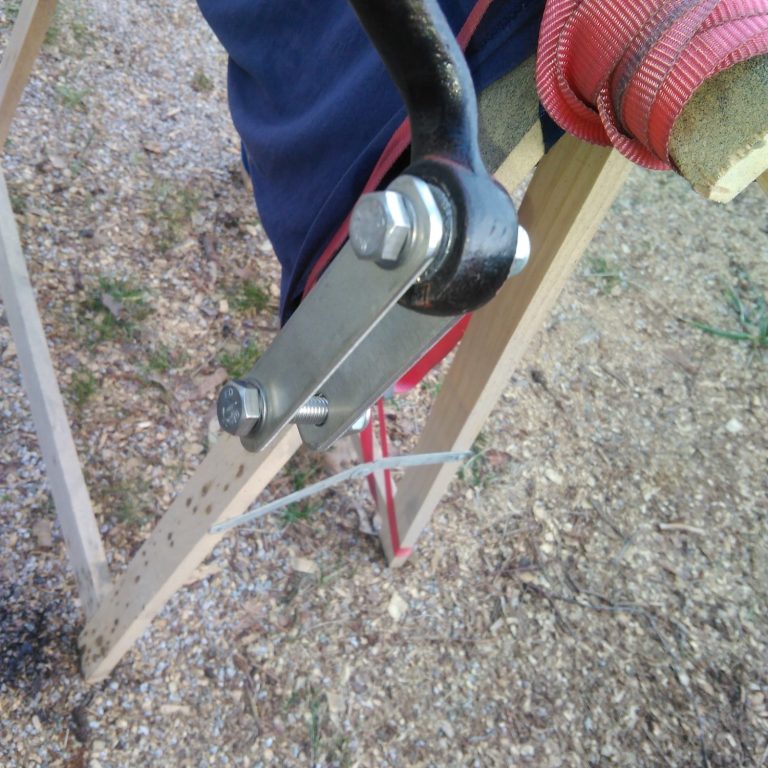

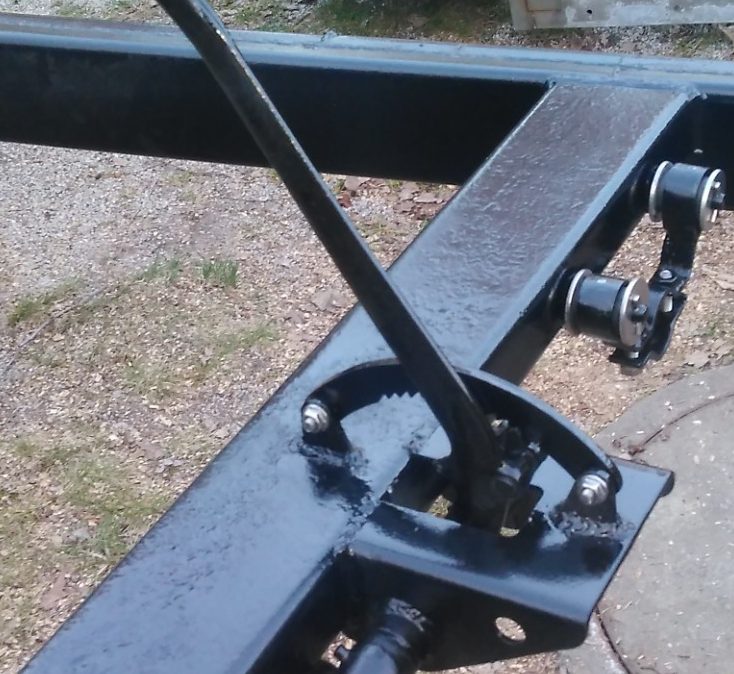

Handbremseinheit Auspuffhalter
Alle Schrauben und Muttern auch hier wieder in Edelstahl die Buchsen für den Auspuffhalter sind ebenfalls nagelneu

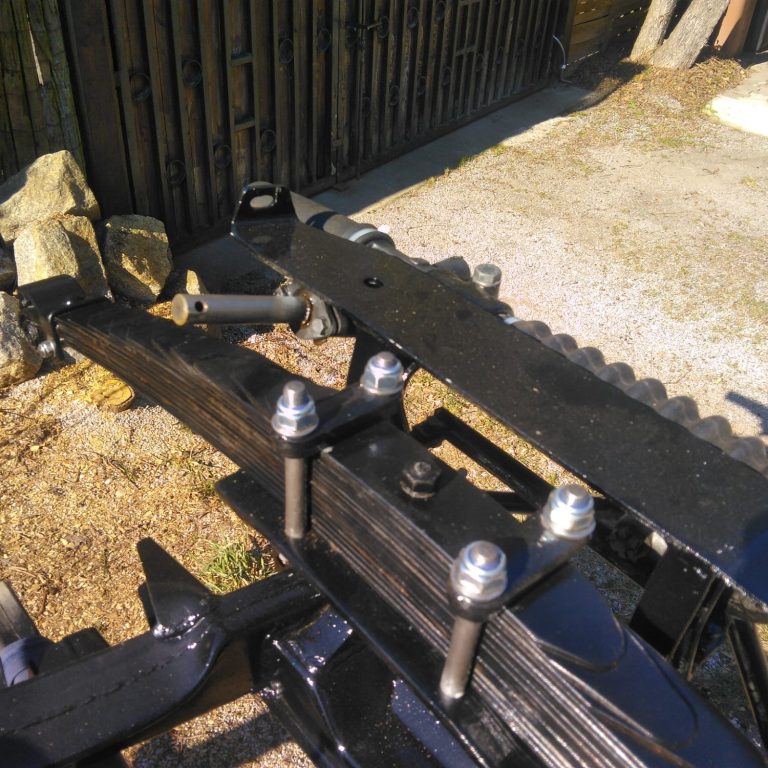

Vorderachsfeder
Mit neuen Prieden und Edelstahlverschraubungen
Die Hinterachse
Alle Lager und Buchsen sowie die Kompl.Bremsanlage sind erneuert Beläge Federn Simmeringe

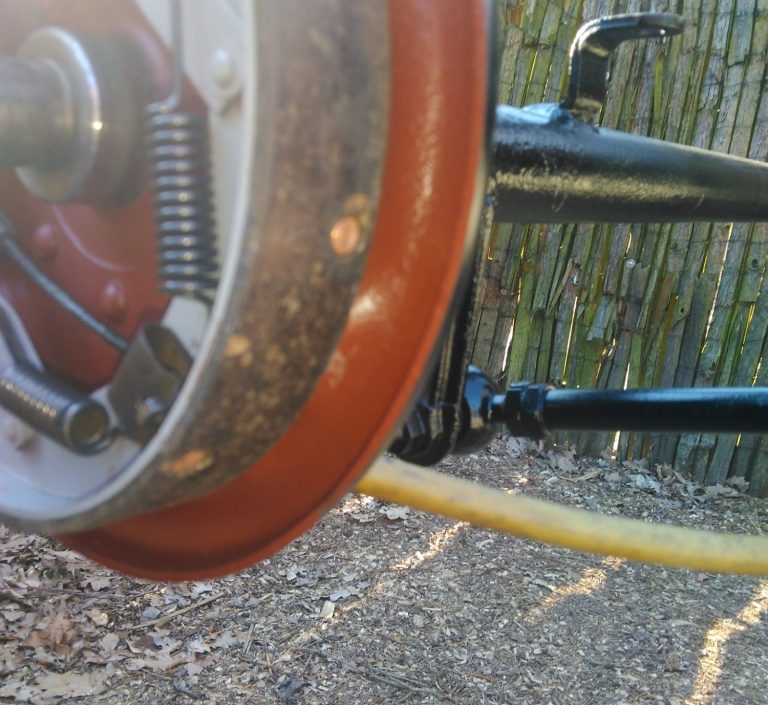

Seilzugbremse ( Hinterachse rechts)
Handbremse und Fußbremse sind hier noch komplett Seilzug betätigt, diese sind natürlich auch nagelneu
Hinterachse Links
Gummis und Seilzüge links hinten
Bremsbetätigung
Vollkommen mechanisch komplett erneuert .
Gummis und Seilzüge rechts hinten
Querlenkeranbindung
Komplett in Edelstahl erneuert

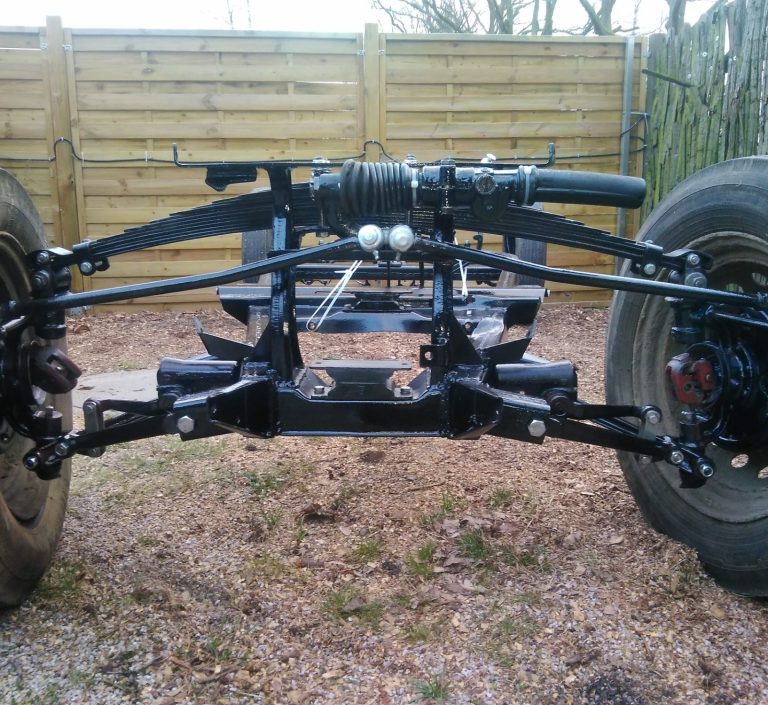

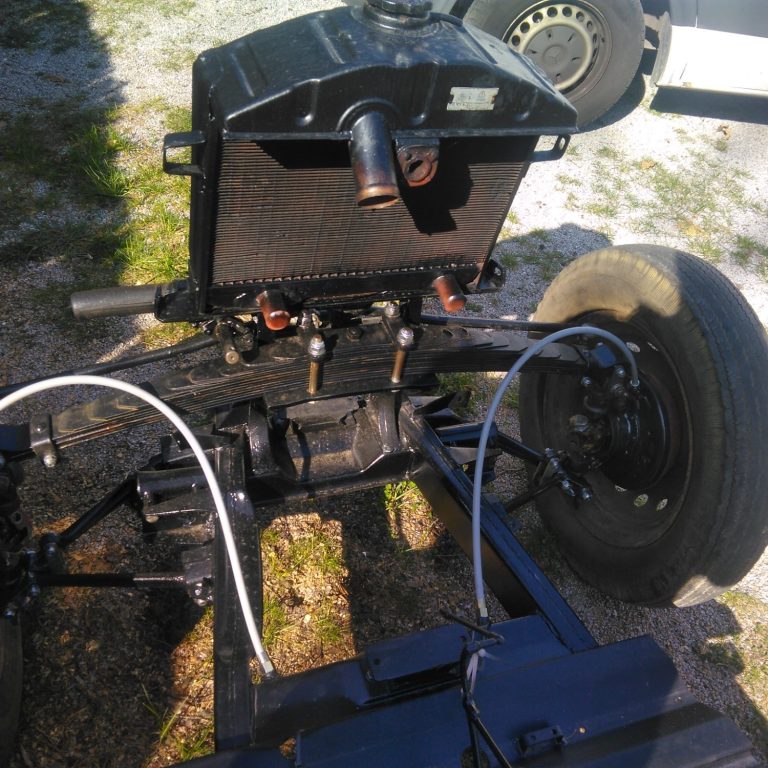

Vorderachse
Alle Verbindungselemente in Edelstahl

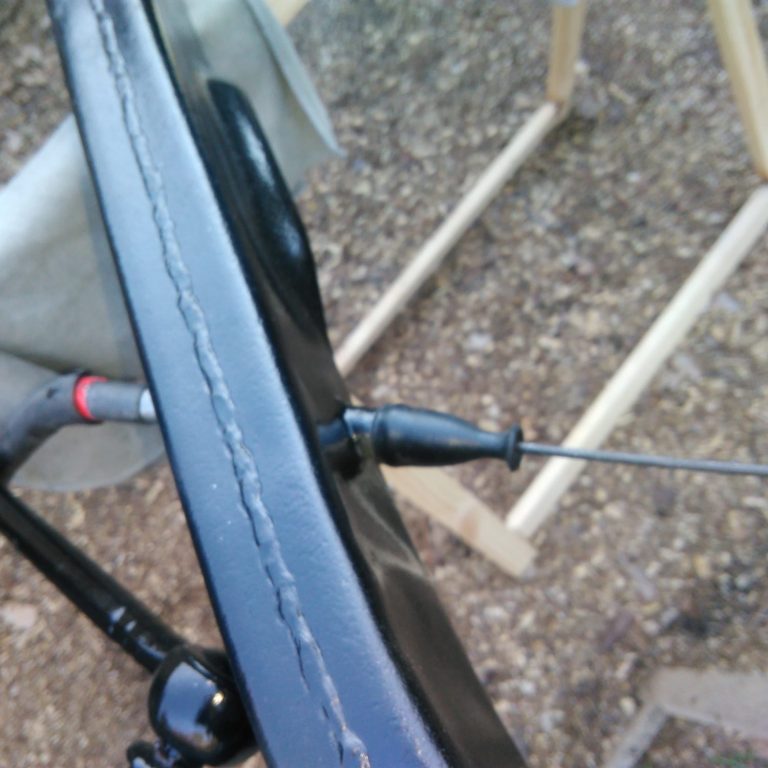

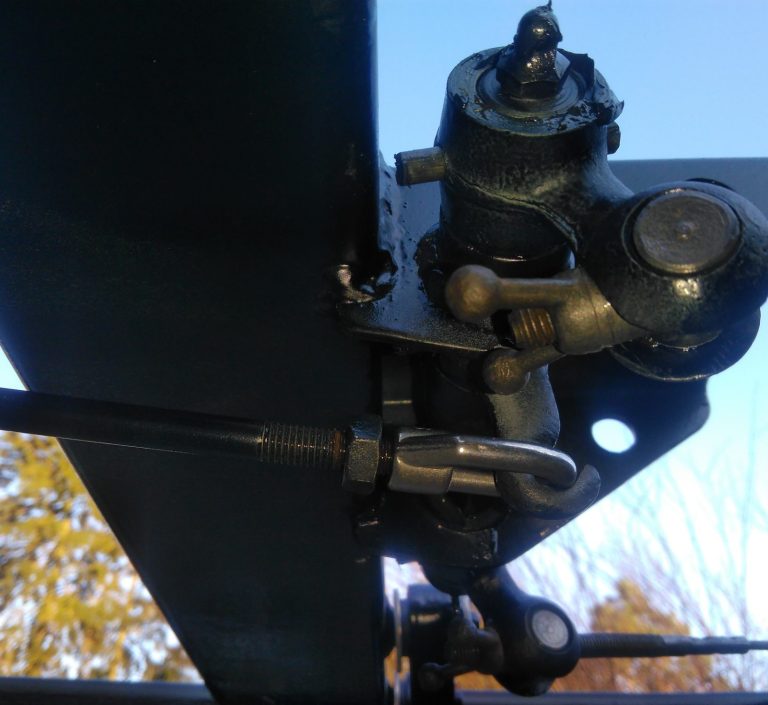

Bremsseilzüge

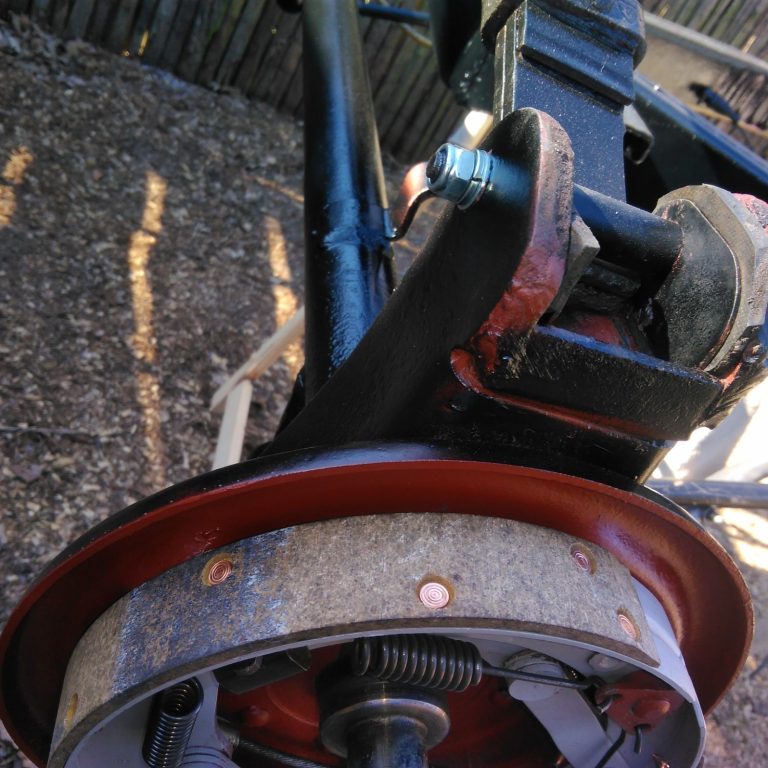

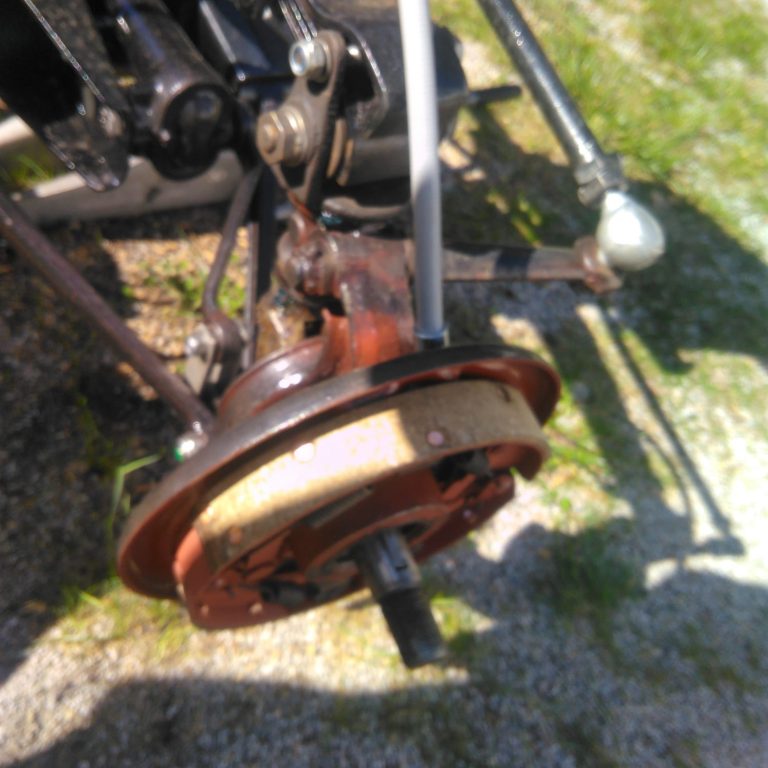

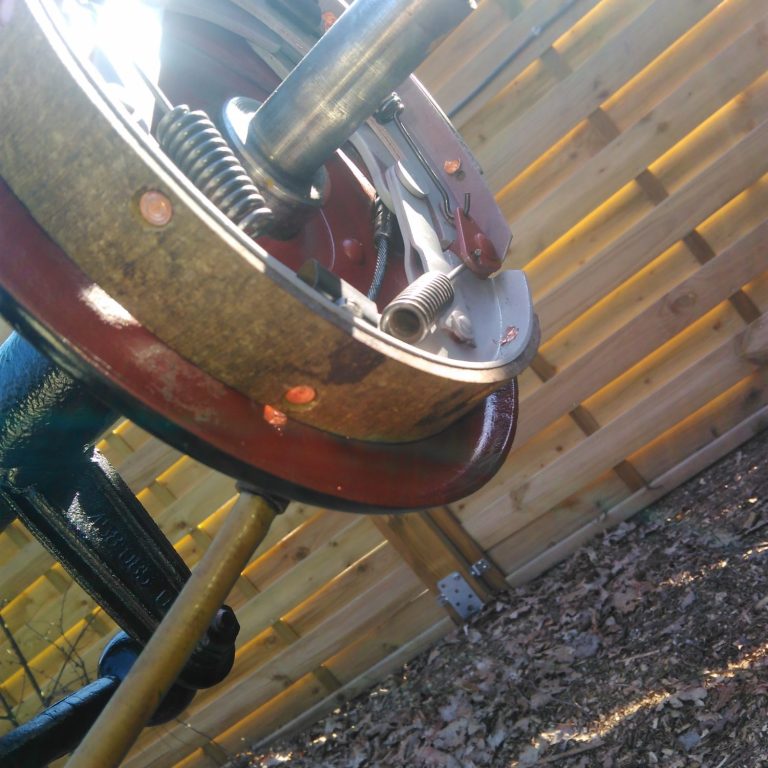

Trommelbremsen Vorn
Kompl. erneuert

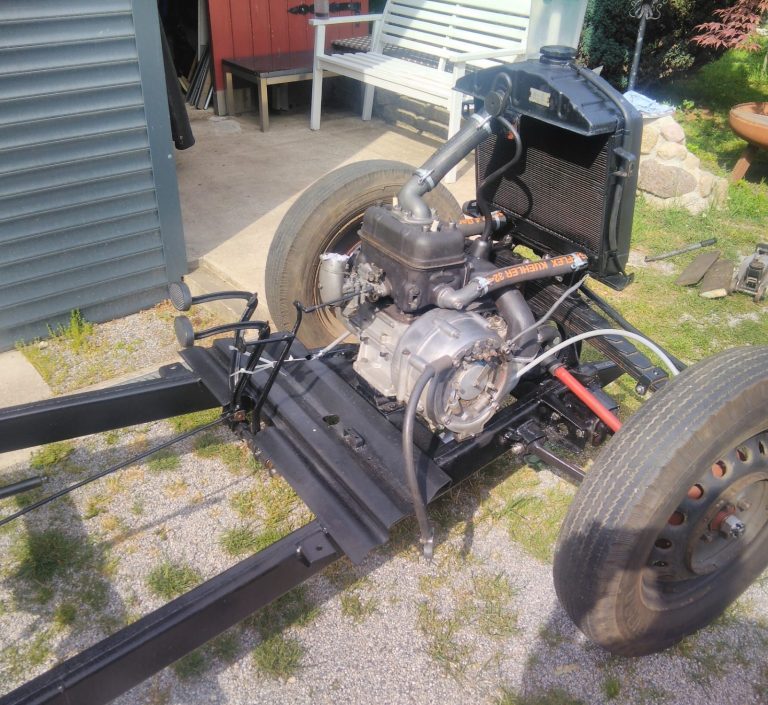

Motor u. Getriebe
Motor Getriebe und Kühler Generalüberholt

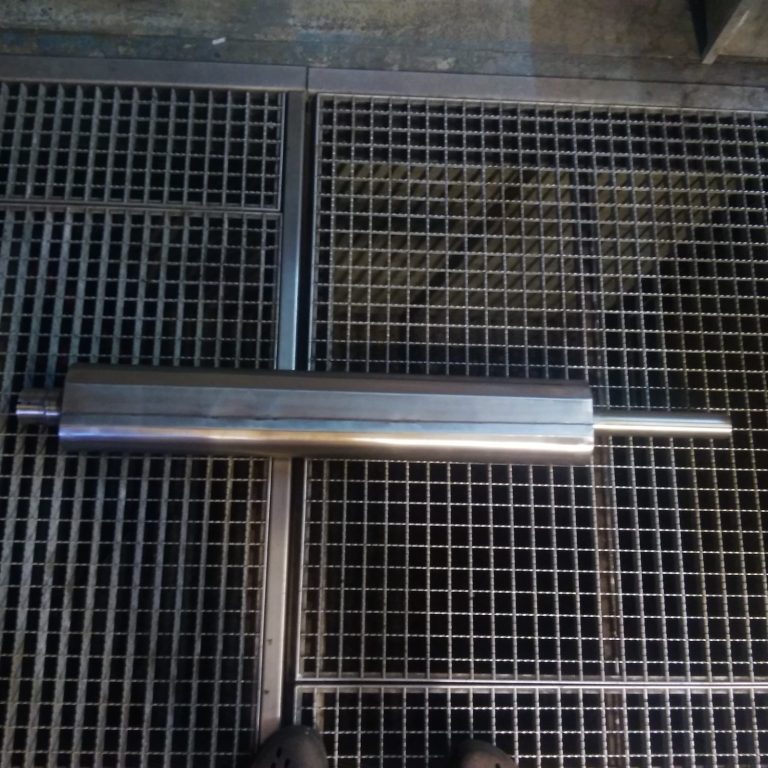

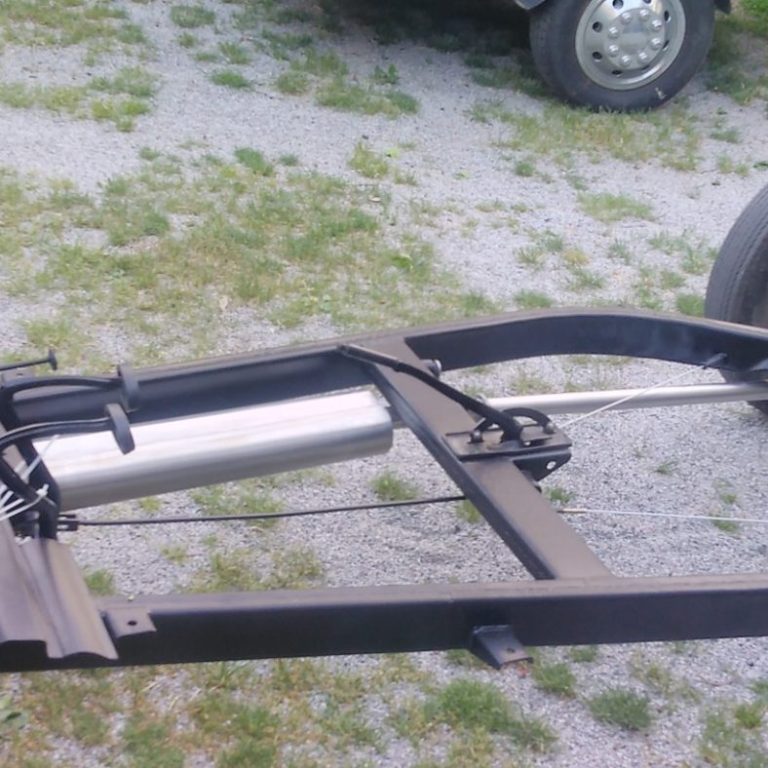

Neue Edelstahl-Auspuffanlage
Nachbau aus Edelstahl
Auspuffanlage mit Verrohrung
Die Auspuffanlage ist ein von den Massen her ein Originalgetreuer Nachbau aus Edelstahl und hat dadurch auch die Originale Klangcarakteristik

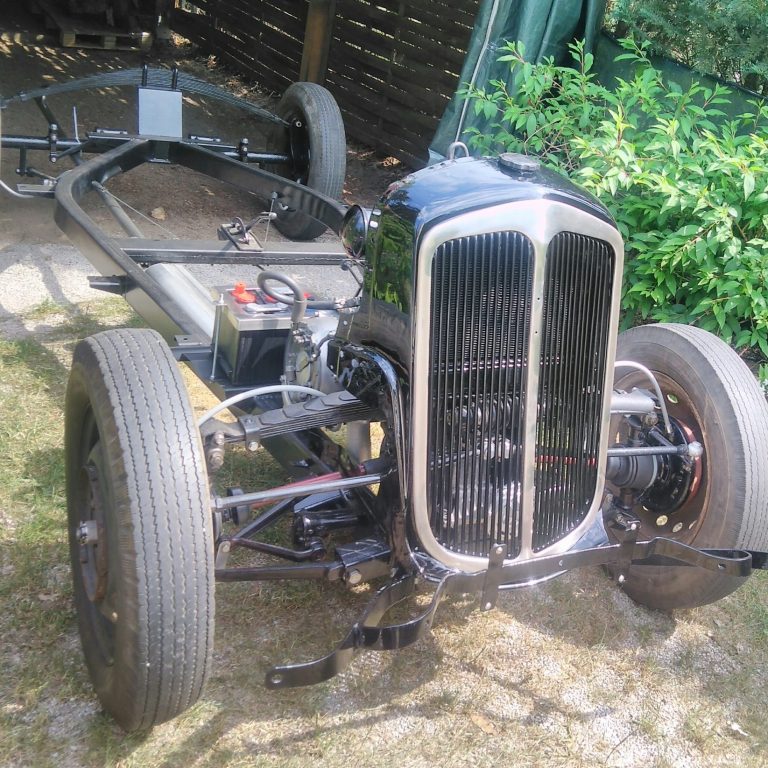

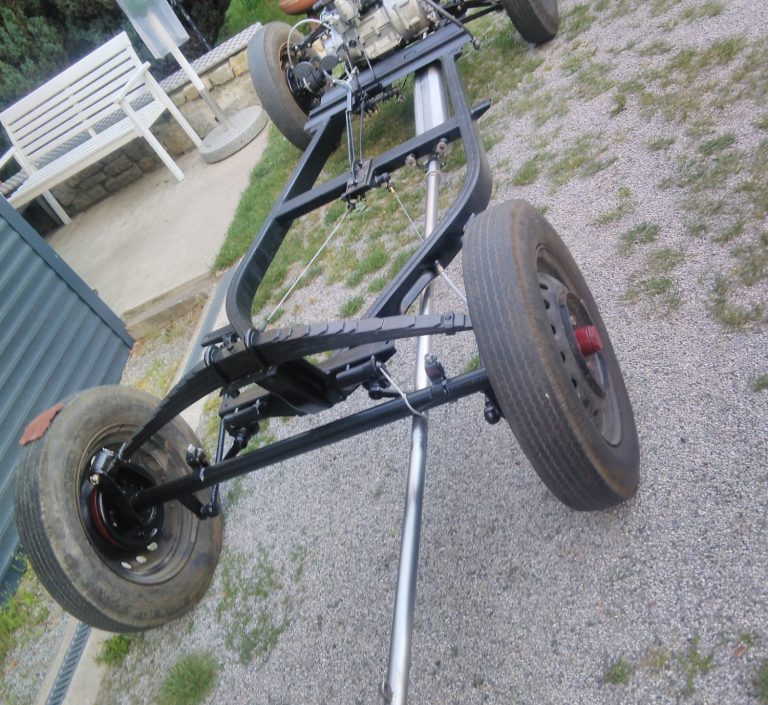

Bereit zur Hochzeit mit der Karosserie
Bis auf die Felgen und die Reifen ist das Fahrwerk zu diesem Zeitpunkt komplett neu.
Felgen und Reifen werden erst zur Fertigstellung des Projekts erneuert.
Es fährt bereits

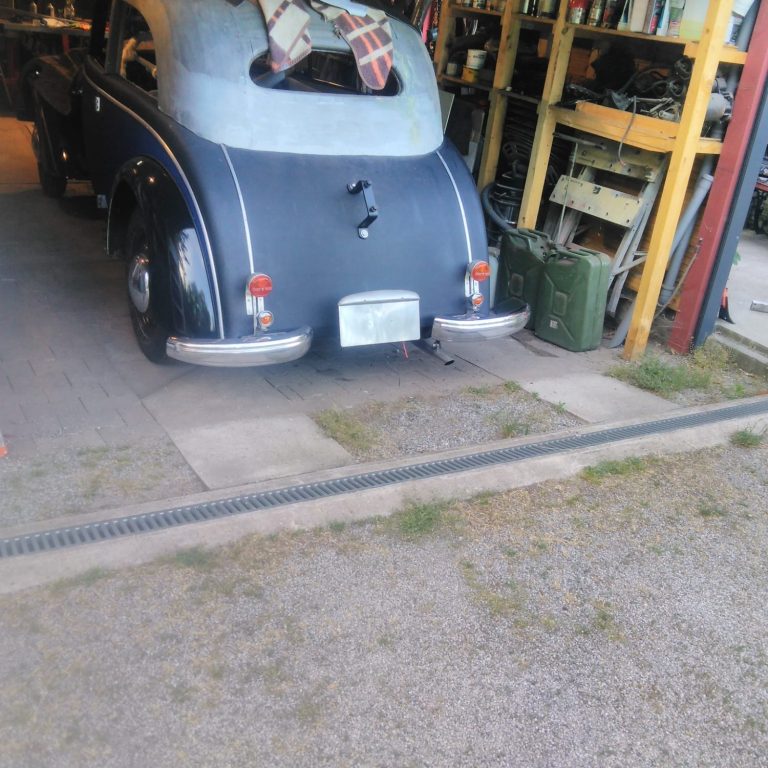

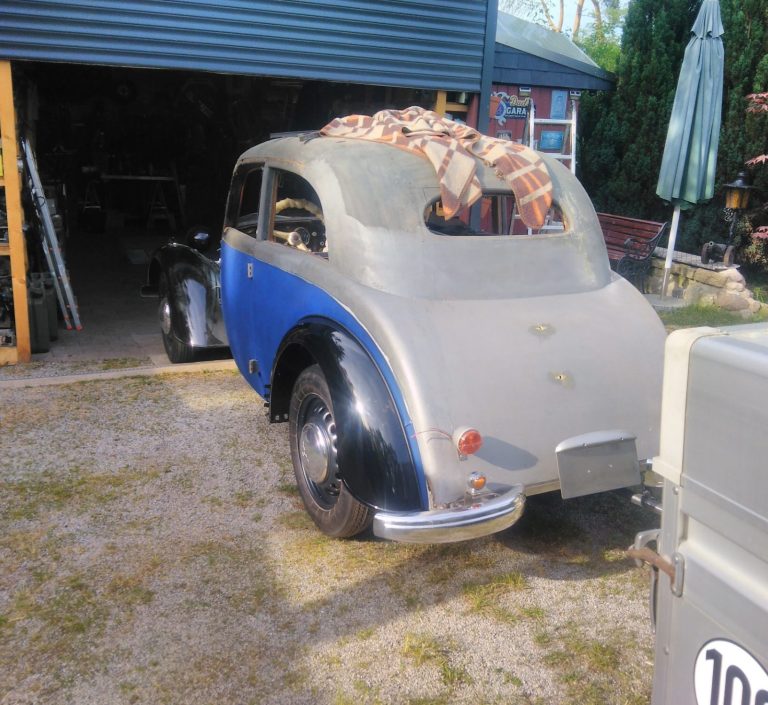

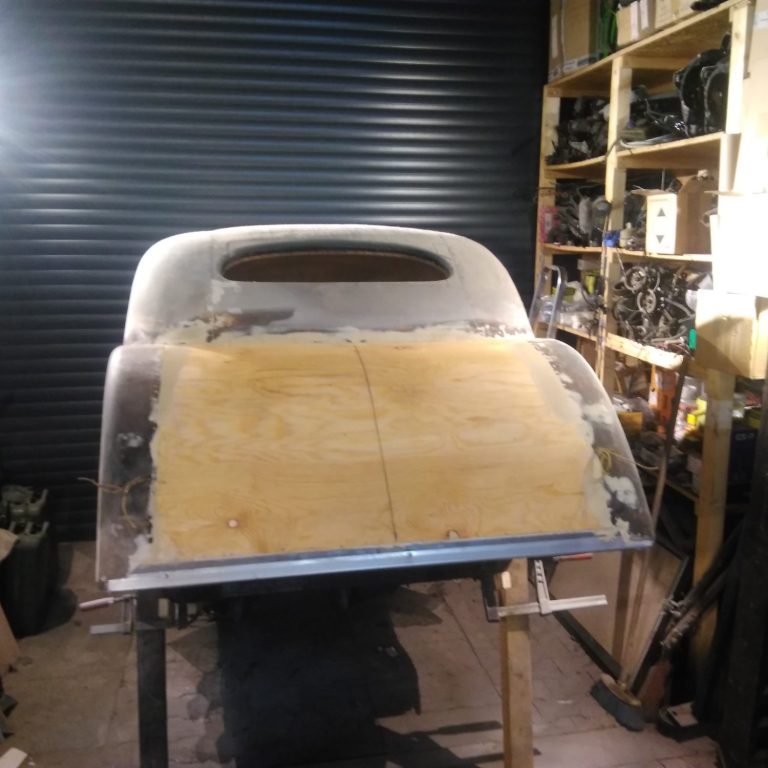

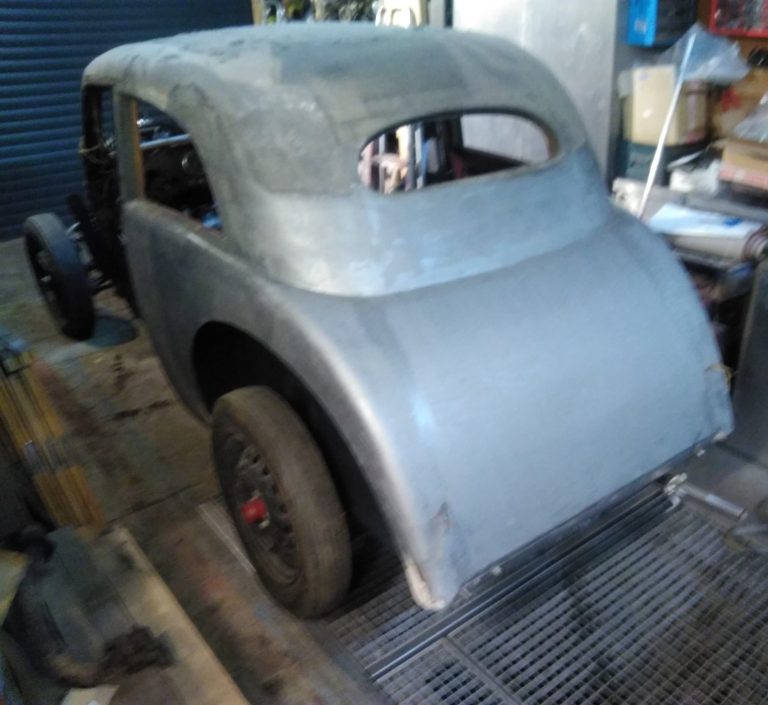

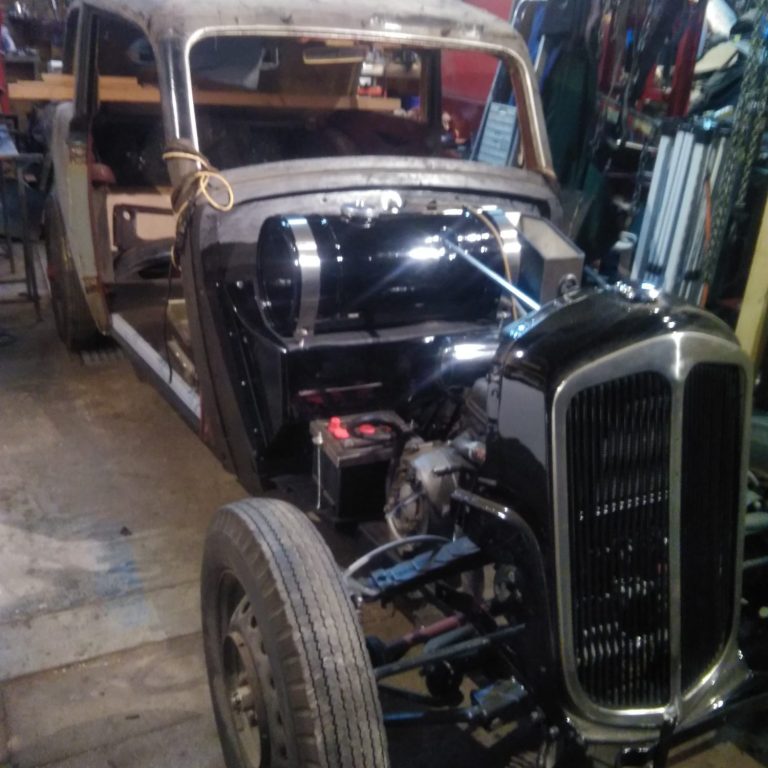

Die Restauration der Karosserie hat begonnen

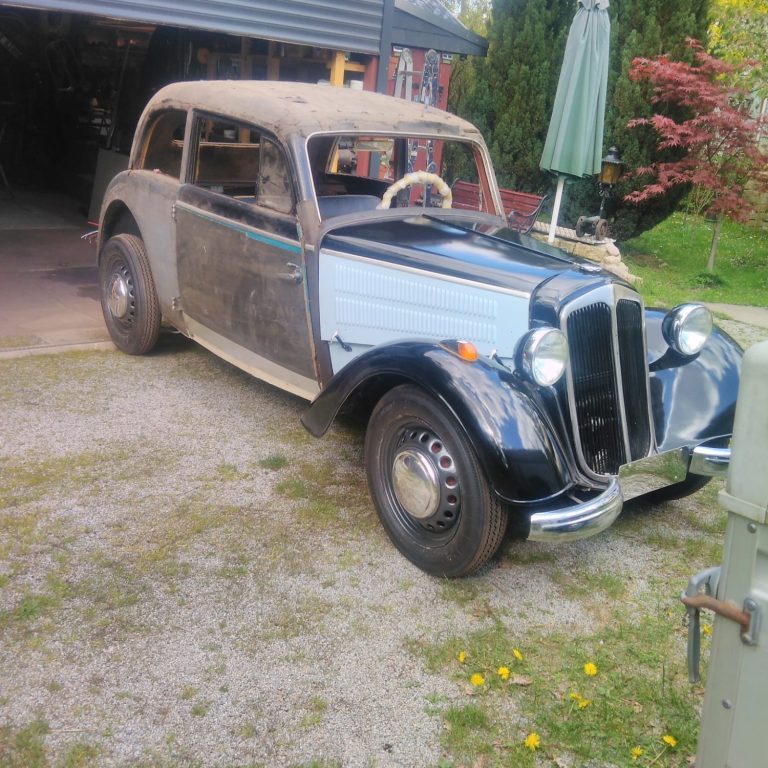

Hochzeit

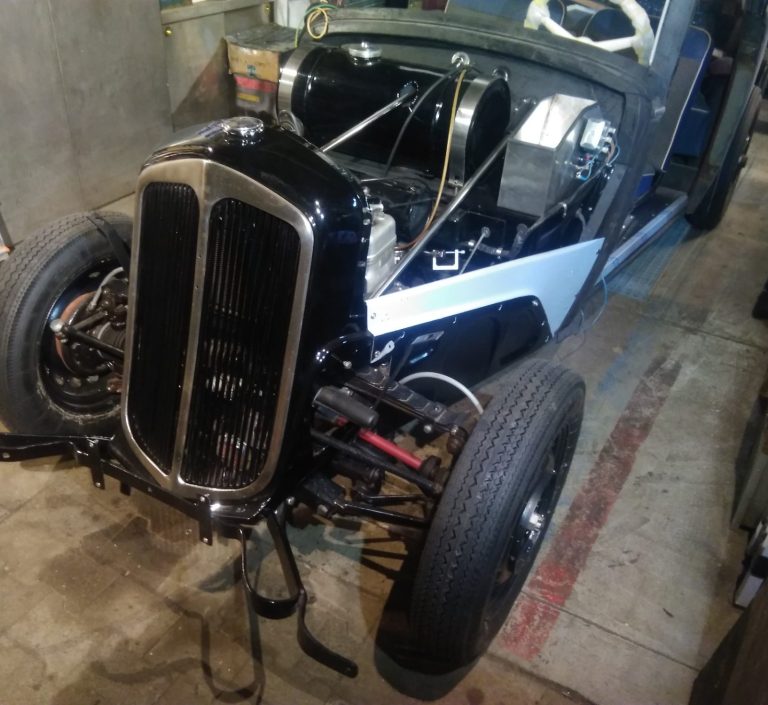

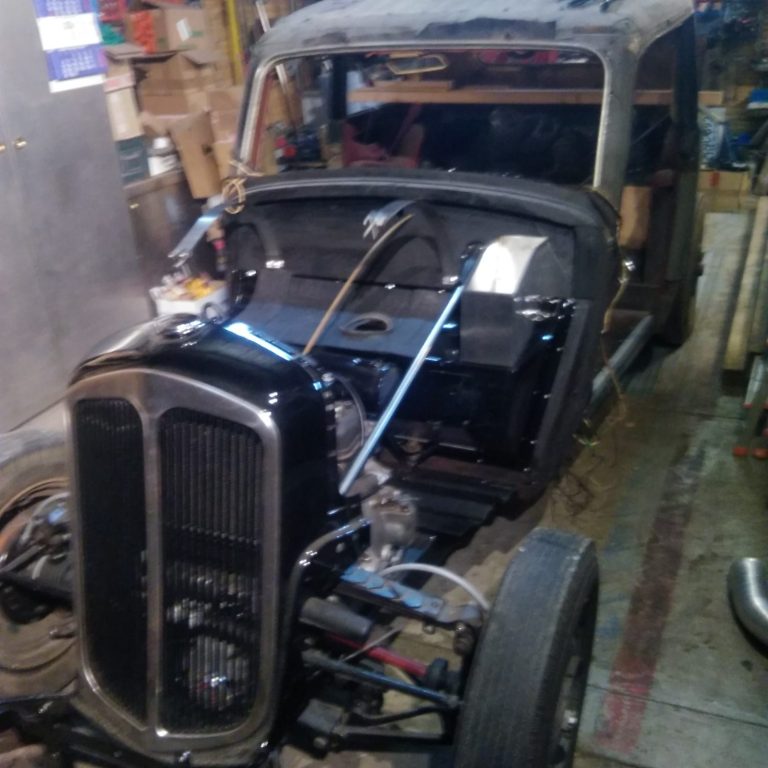

Die Restaurierte Karoserie sitzt wieder auf dem Fahrgestell

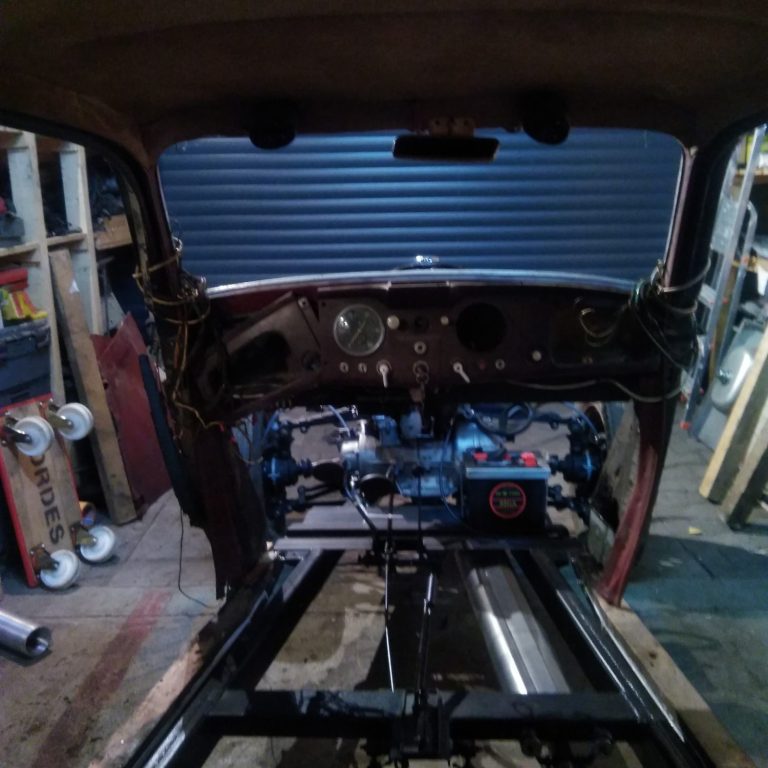

Innenansicht
noch fehlen der Boden die Türen und die Scheiben sowie die gesamte Inneausstattung

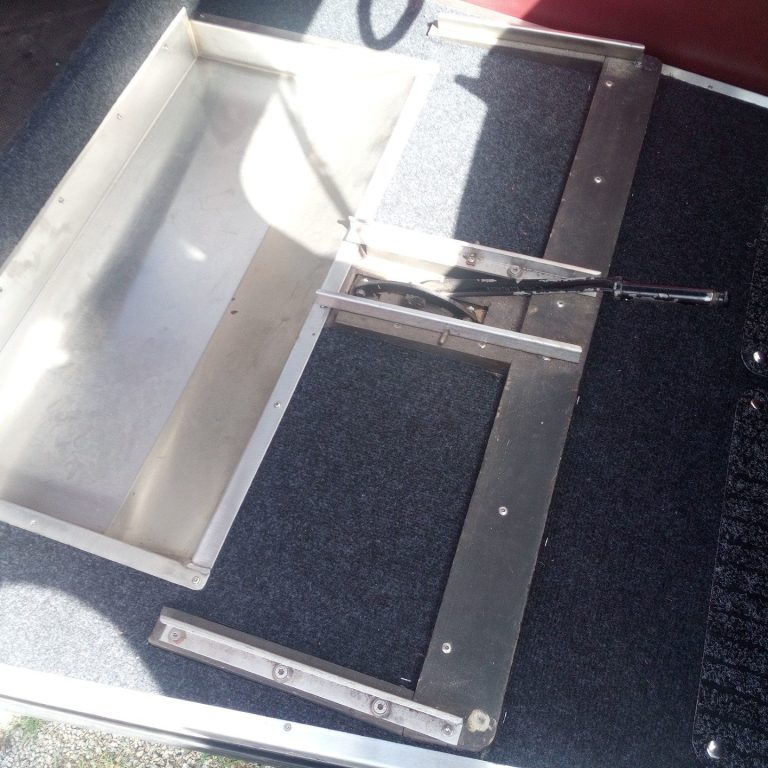

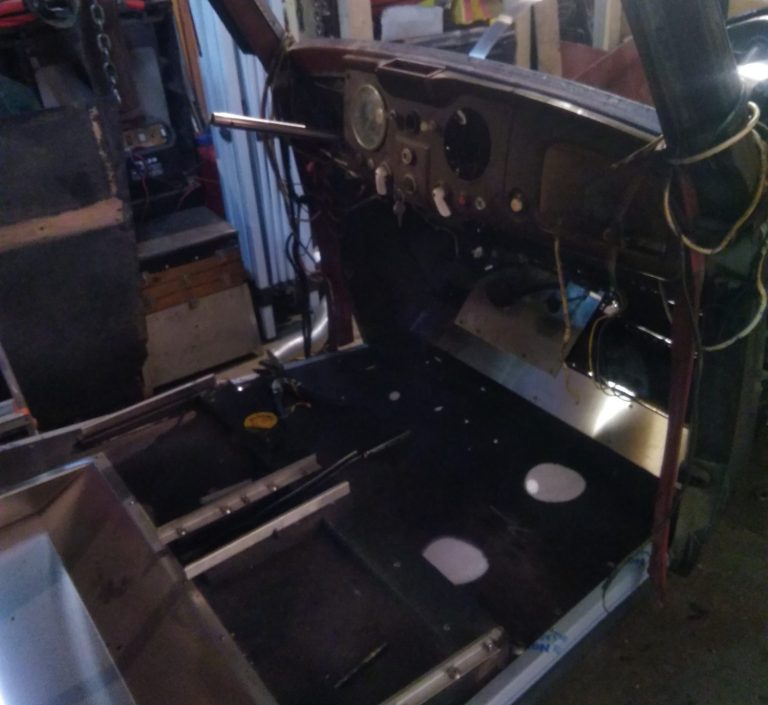

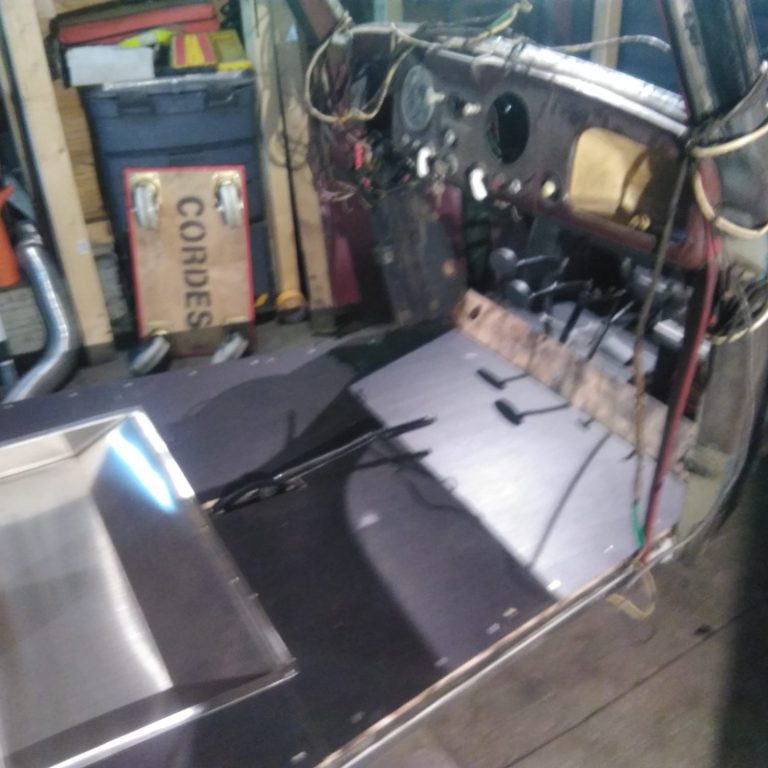

Bodengruppe
Die Bodengruppe aus Tischlerplatte und Edelstahlbodenwanne
Neue Edelstahlsitzschienen
Auch alle Blechteile sind hier in Edelstahl ausgeführt, den ich möchte auf gar keinen Fall das hier irgendwo noch einmal Rost auftritt.

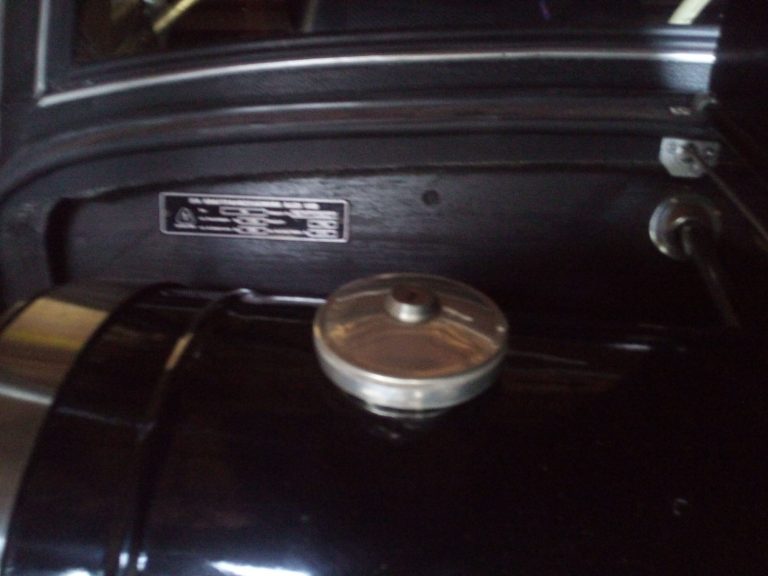

Tank Lenk u. Schaltgestänge
ebenfalls Komplett aus Edelstahl

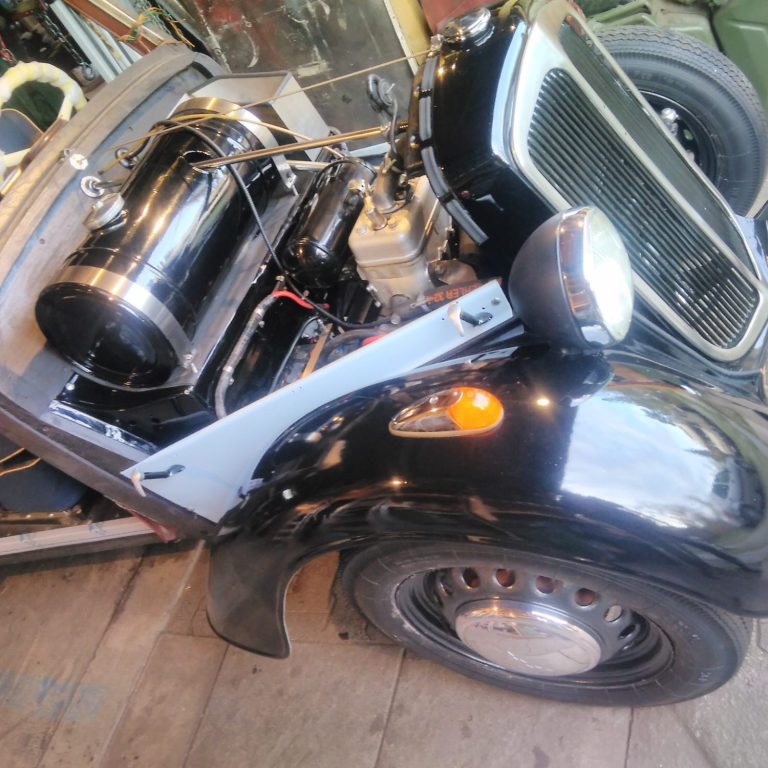

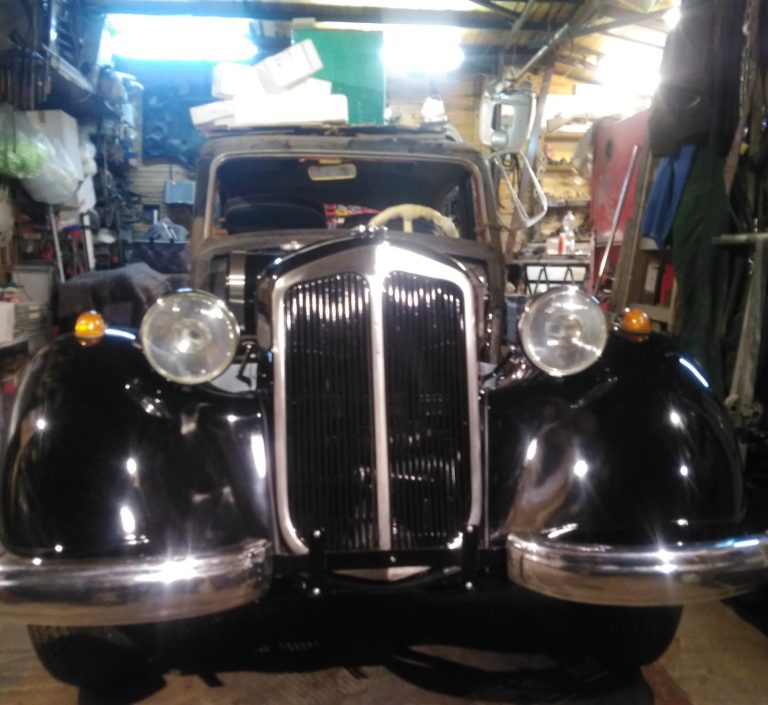

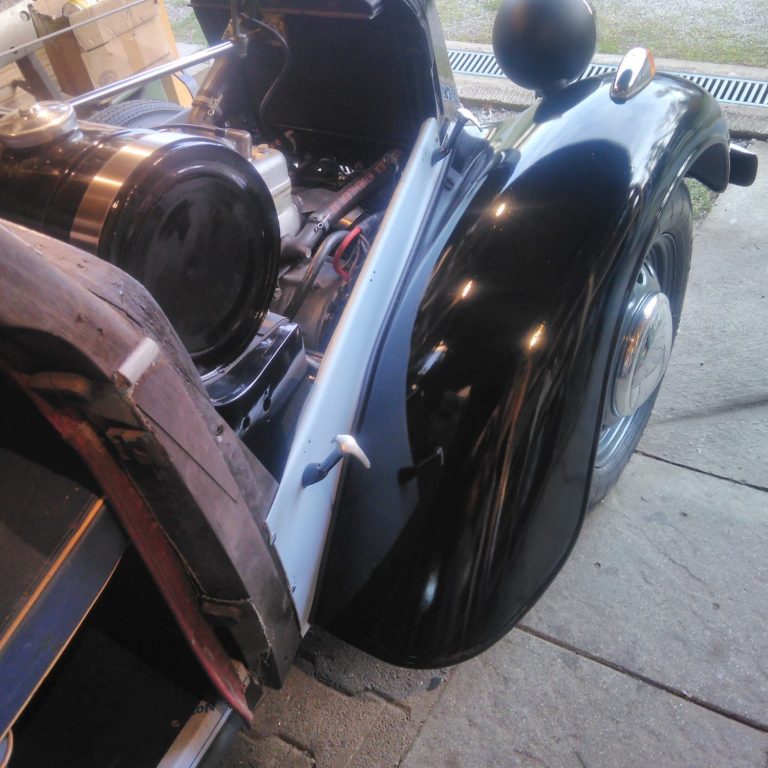

Bis auf die Motorhaube sind inzwischen alle Metallteile wieder an ihrer Position

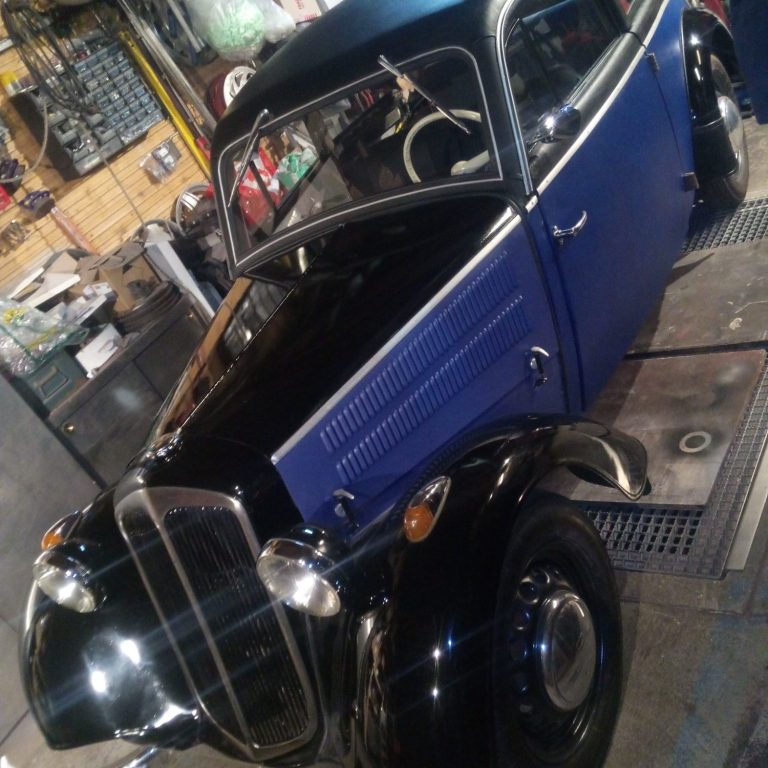

Langsam wird es
Die Kunstlederbespannung der Holzkarosse kann beginnen
Alle Blechteile sind inzwischen verbaut
Die seitliche Bespannung ist aus Kunstleder (Original Farbton)

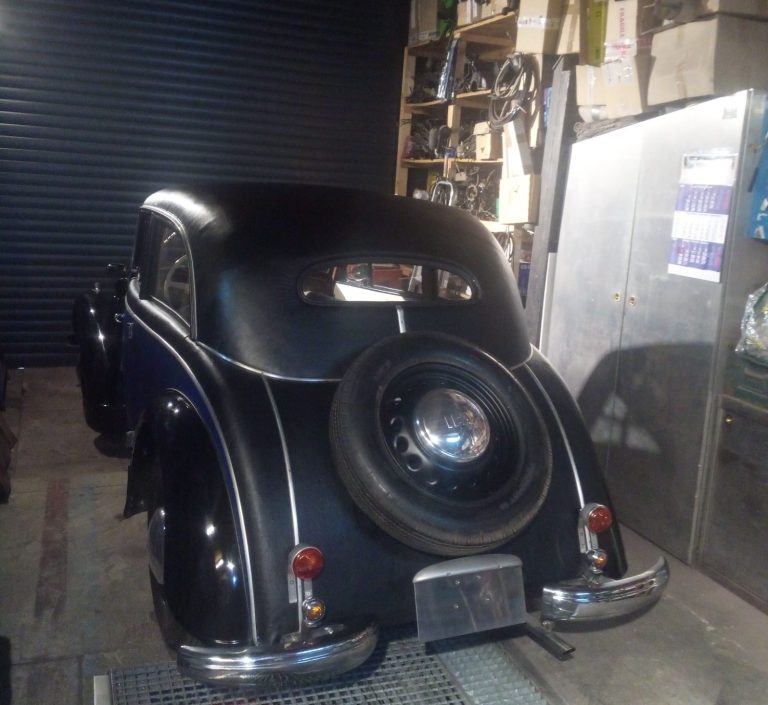

Die Bespannung
Schwarz Kunstleder wie im Original

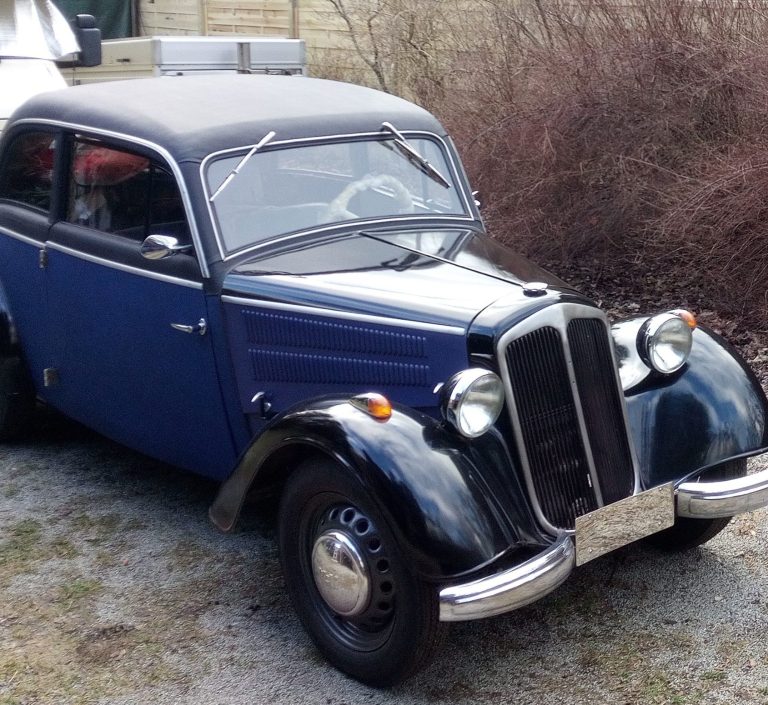

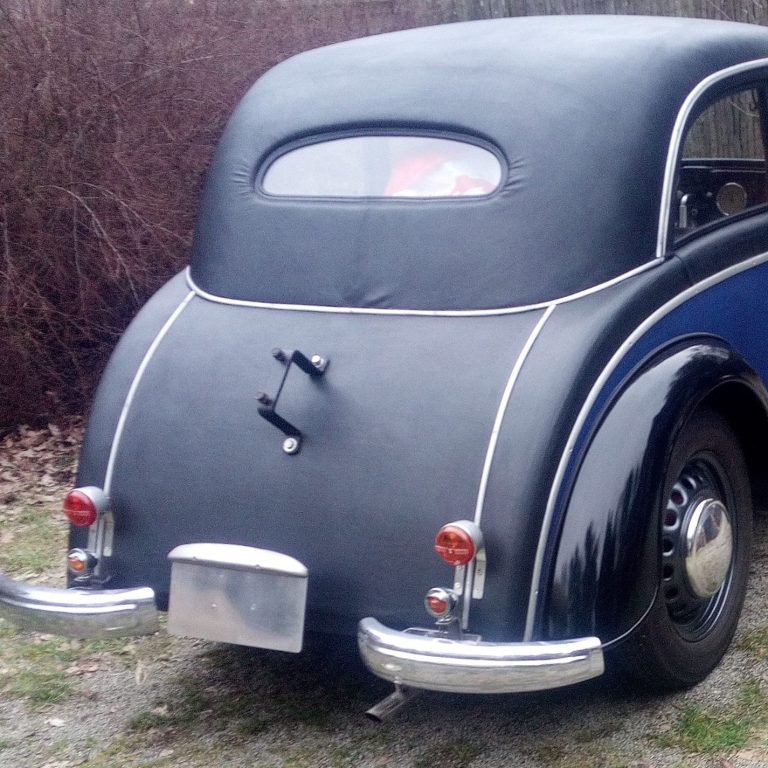

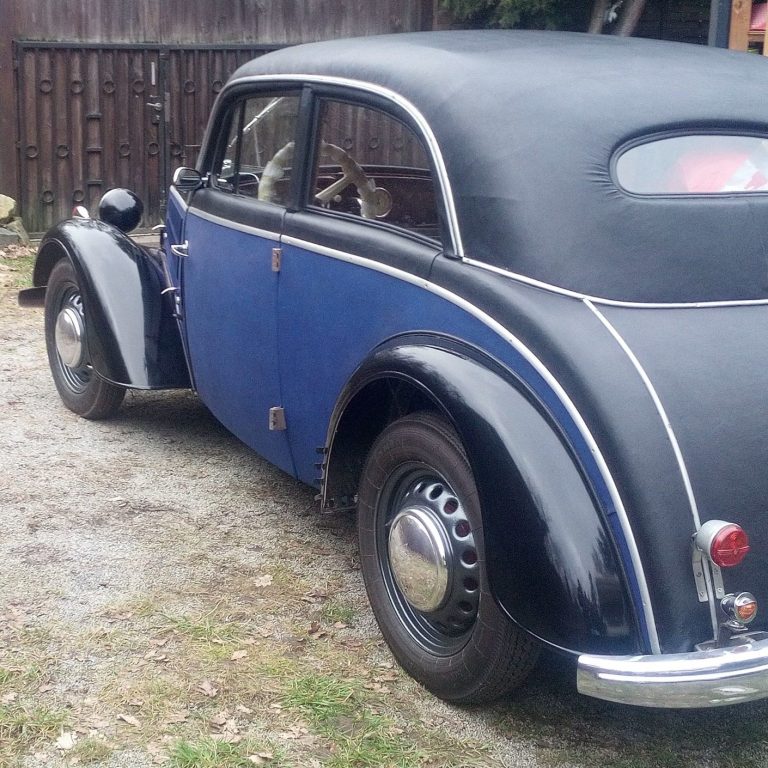

Originalzustand
Front Heck u. seitl. Heckscheiben sind ebenfalls neu

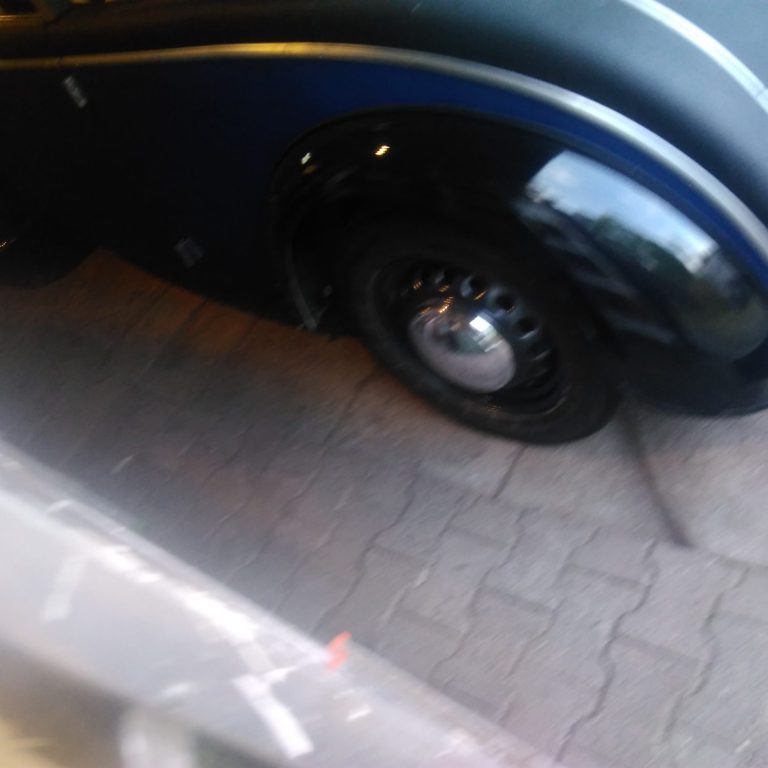

inzwischen sind auch die Felgen und Reifen Neu
noch immer sind Kleinigkeiten zu erledigen
Die Dokumentation ist noch nicht beendet und wird ständig angepasst, erweitert
Türverkleidungen
Originalzustand ( aufbereitet)
70 Jahre ist es her das dieses Fahrzeug das Licht der Welt erblickte
Der Scharm der 50er Jahre

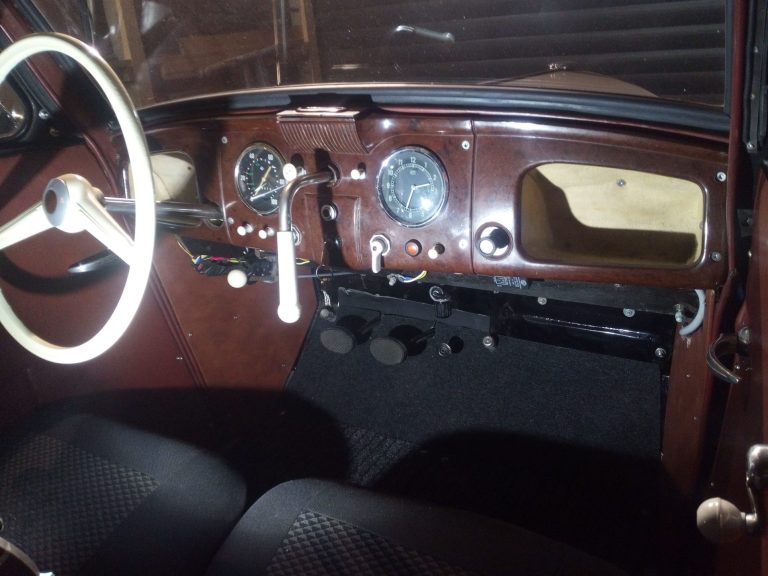

Armaturenbrett
Mit kompl. Neuverkabelung sowie neuer Sicherheitsfrontscheibe

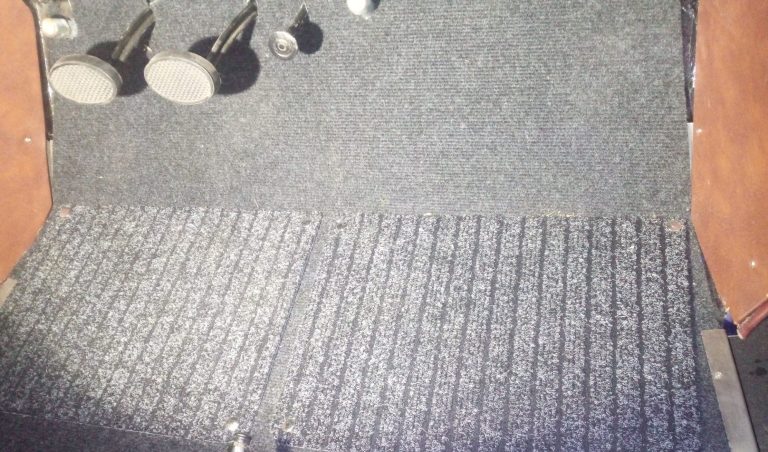

Bodenplatte

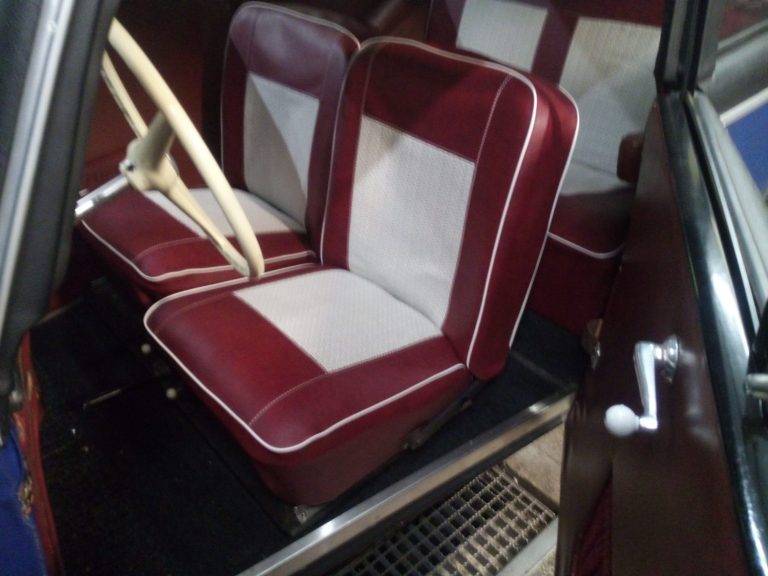

Kompl. neue Bodenplatte mit Edelstahl Fußwanne und neuen Edelstahl Sitzaufnahmen und abknöpfbaren Fußmatten
Pedalerie
mit Fußschaltern für Fern und Ablendlicht ( links und Anlasserschalter rechts )

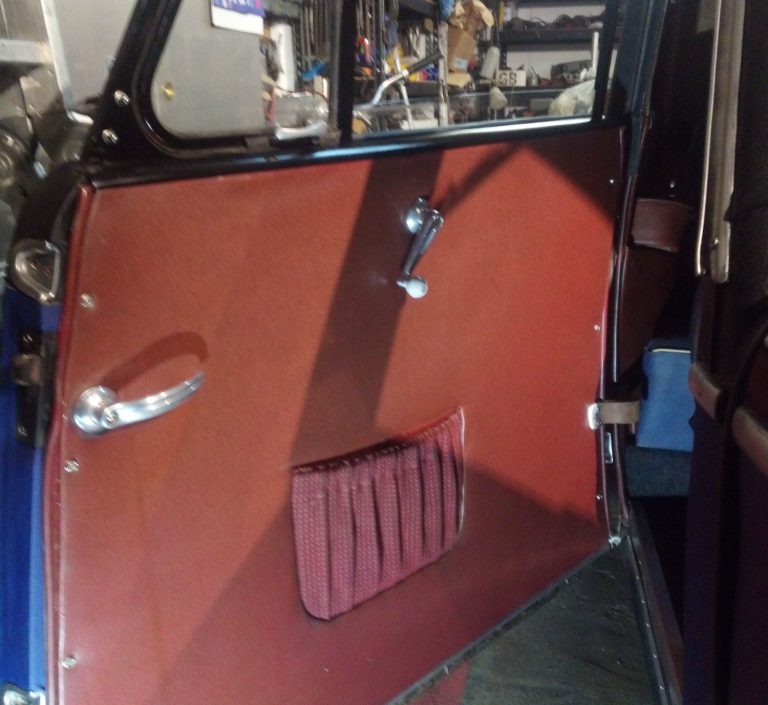

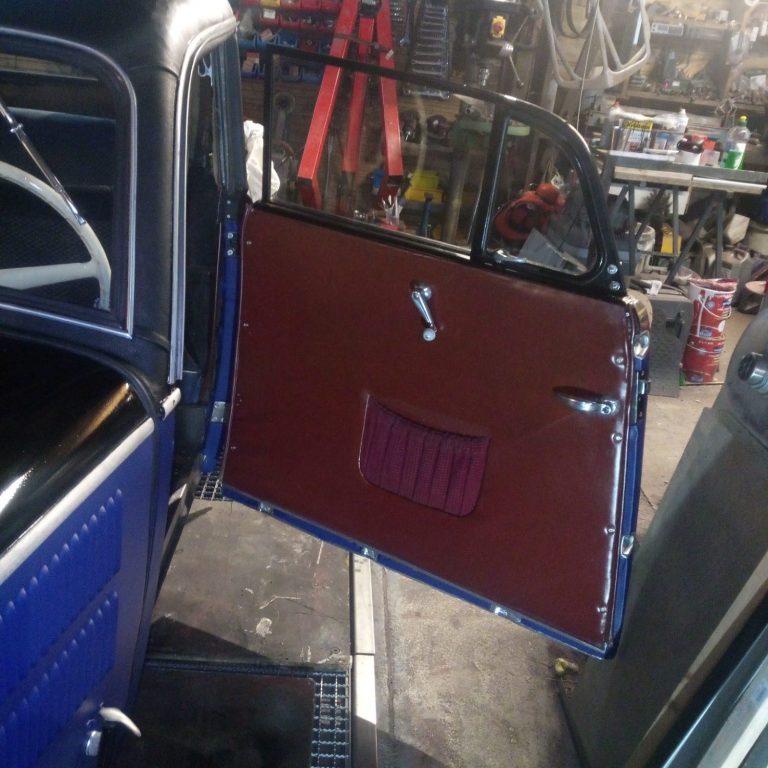

Beifahrertür
mit Original aufgearbeiteten Türverkleidungen und Griffen

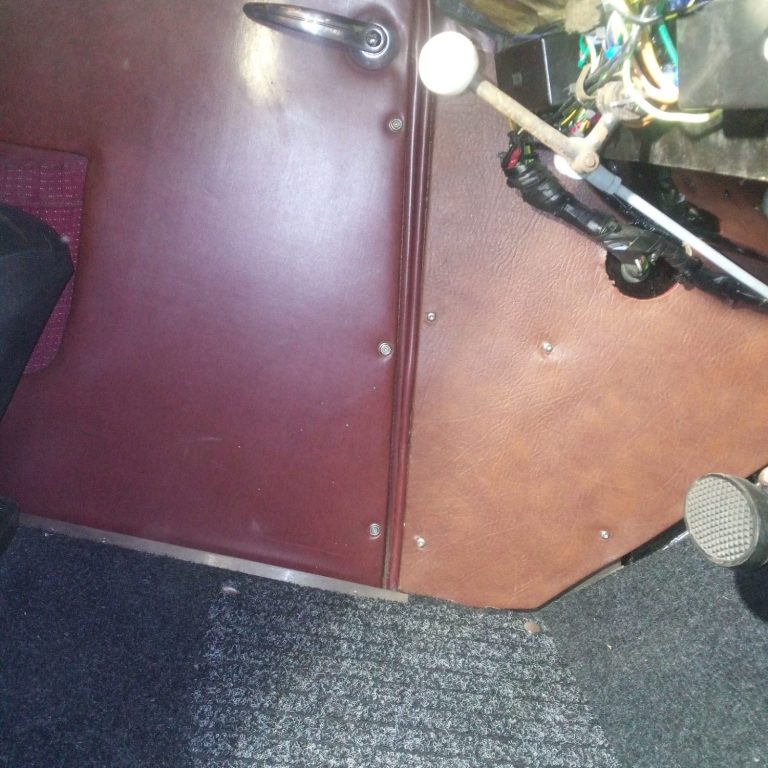

Innenverkleidungen Fahrerseite
Original Innenverkleidungen aufgearbeitet rechts oben Freilaufsperre

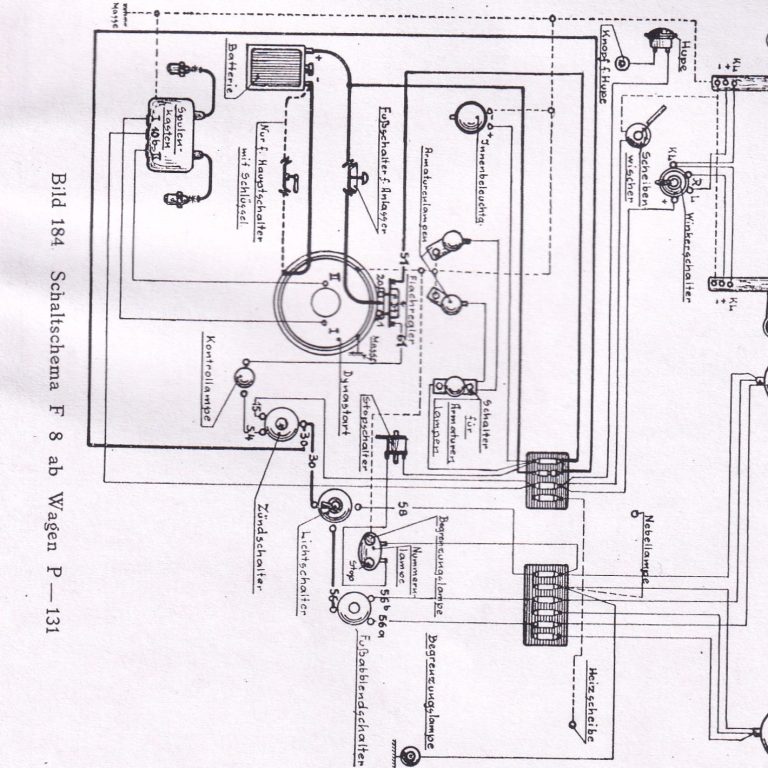

Schaltplan
Schaltplan der Kompl.Neuverkabelung
